| 品牌 : | 中工智能 | 型號 : | ZN-JK10 |
| 加工定制 : | 是 | 適用范圍 : | 教學實訓 |
| 電工電器設備名稱 : | 特殊環境安全工程實訓設備 |

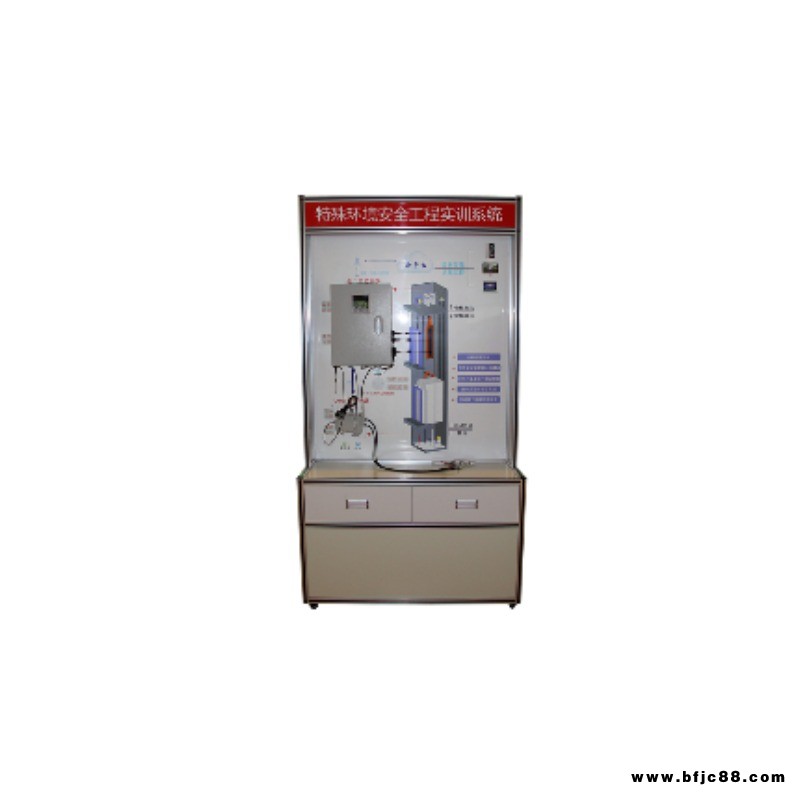

ZN-JK10特殊環境安全工程實訓設備
一、系統特點
1.ZN-JK10特殊環境安全工程實訓設備采用模塊化設計、靈活供電(適配器供電.鋰電池供電) ;
2.Lora監測終端采用低功耗、遠距離、窄帶寬的LORA通訊技術實現遠距離傳輸;
3.網關可接入云平臺，通訊方式自動選擇，默認采用NB-IOT通訊，當無信號時，自動切換到GRS通訊模式;
4.云平臺部署，可集中管理所有終端設備、查看終端運行狀態實時監測環境參數;采用TCP/UDP協議與網關通訊，實現現場與平臺的數據交互。
二、系統組成
系統拓撲結構如圖所示
(1)集中監控網關
集中監控網關能夠實現對監控室的溫濕度、供電電壓波動(三項四線供電)的實時監測以及紅外設備(如空調) 的集中控制，也可通過LORA與
現場監測終端通訊，讀取終端設備采集的數據，通過NB-IOT或GPRS將數據統- 發送至云端服務器，實現數據的集中存儲、分析.平臺化管理
云端可實時顯示傳感器數據、數據存儲、數據分析.閥值報警、設備控制等功能。
監控網關采用嵌入式ARM Cortex⑧-M3 STM32F103系列主機，實現板載環境傳感器、總線設備、無線通信模塊等設備的驅動、采集控制與傳
前。在機房斷電或維修時，網關控制板可通過自身鋰電池完成數據保存，防止數據丟失。
(2)紅外控制器
紅外控制器用來學習紅外類電器的編碼，存儲在本地，可存儲多組紅外編碼，網關根據預先設置的溫度閡值,通過串口通信向控制器發送控制命
由控制器遙控紅外設備動作，實現自動調節監控室內溫度變化。控制內容包含設備開、設備關、溫度調節、模式切換等。
(3)安全監測終端
安全監測終端采用STM32處理器搭載Lora通訊模塊，低功耗模式運行，平時處于休眠狀態，只有當發生突發事件，或定時喚醒時才處于工作狀
態:內置L ora遠距離低功耗窄帶寬通信模塊實現與監控網關的交互;防水壓鑄鋁外殼設計能夠實現防水防塵;使用一次性鋰電池供電，一節電池工
作兩年時間，成本低。便于移動部署，可用在智慧農業、智能停車、智慧校園等場景。
三、課程資源
四、成功案例
