| 品牌 : | 大全儀器 | 型號 : | TD-502A |
| 類型 : | 微電腦拉力試驗機 | 測量范圍 : | 本套軟件可作拉、壓、彎、折、剪、剝離等等 |
| 測量精度 : | 顯示值的±0.5%、±1%兩種可選擇 | 負荷 : | 可定制 |
| 拉伸空間 : | 850-1000mm(含夾具) | 拉伸速度 : | 0.05～510mm/min |
| 加工定制 : | 是 | 測試寬度 : | 左右400 前后無窮大 |

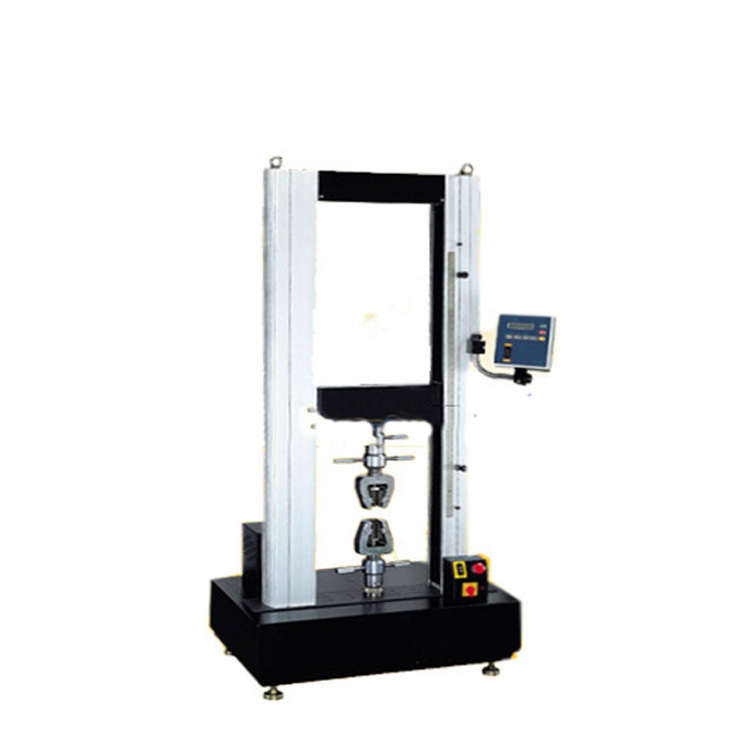

TD-502A雙柱落地式拉力試驗機
產產品簡介
一.基本功能及結構
? ?用? 途
?? 1． 金屬薄板、絲材、纖維的拉伸試驗
?? 2． 塑料、橡膠、復合材料的拉伸、壓縮、彎曲試驗
?? 3． 電子部件的拉脫、剝離、焊接強度試驗
?? 4． 電路板的彎曲強度試驗
?? 5． 印刷電路板的剝離試驗
?? 6． 彈簧，循環，疲勞等試驗
??????雙柱落地式拉力試驗機測試軟件界面豪華功能超強價格便宜性價比極高，本套軟件可作拉、壓、彎、折、剪、剝離等等測試適用與金屬、非金屬、各類特殊材料及成品的測試幾乎把所有的測試項目都已經涵蓋在此版軟件內，模糊控制的運用使得本套控制系統調試極為簡單且測試軟件簡單易學。
動力:日本松下交流伺服控制系統
傳動部件：采用德國進口無間隙精密滾珠螺桿以及時規同步皮帶
導向光軸：采用高硬度鋼經加硬化處理,表面光亮,耐磨,永不生銹,不變形等特點
機身采用高質鋼及高級烤漆特別處理,美觀耐用不變色,不脫色,
夾具結構:采用專用配套設計的 快速連接夾具接頭,安裝夾具快捷,方便,準確.實用等特點.以提高測試效率
減速機：臺灣利茗減速機
傳感器：美國Interface
技術參數
?? 載荷容量：2 N、50 N、100 N、500 N、1KN、5KN、10KN???? 20KN.50KN,100kn,200kn,300kn,500kn等
?? 載荷精度：顯示值的±0.5%、±1%兩種可選擇
?? 試驗速度：0.05～510mm/min
?? 機臺行程：850-1000mm(含夾具) 不含夾具1300mm
?? 測試寬度： 左右400 前后無窮大
?? 位置保護：采用進口高精度光電磁感應裝置.
?? 力量單位：kgf,KN, N,? lbf,ozf等
?? 材料夾具：1付(根據材料待定)
?? 機臺重量：約170kg
?
產品特點
置具選配
?? 1)大變形一般用于變形及彈性較大的材料,需要安裝雙點標點延伸置具
?? 2)小變形金屬材料一般采用雙側電子引伸計或應變規
五.軟體選擇
?? (請參閱國內外力學機/軟件系列內界面選擇)
?? 1)NEXYGENPlus材料試驗和數據分析軟件系統(具有多國語言字體)
?? 2)英斯特朗軟體(具有多國語言字體)
?? 3)UTM豪華版加強版軟件(具有簡/繁/英字體)
?? 4)M220國際版力學軟件(具有八個國家語言簡體中文CHS，英文English，Jp日文，German德文,Pt葡萄牙文,繁體中文CHT,Sp西班牙文，Fr法文,Ru俄文)
?? 5)M211PRO專業版軟件(中文或英文)
?? 6)M211C標準板軟體(中文或英文)
?? 7)M211B電腦軟體(大液晶顯示曲線數據并實現與上位機(電腦)連接實現全電腦操作)
?? 8)QCTech軟體(中,英,繁,日)
?? 9)GJTestV4.0軟體（中文）
