| 材質 : | 聚氨酯 | 產品類別 : | 噴涂 |
| 產品種類 : | 聚氨酯噴涂 | 等級 : | A |
| 品牌 : | 金普納斯 | 應用范圍 : | EPS外墻保溫系統 |
| 導熱系數（常溫） : | ≤0.023W/mk | 抗壓強度 : | :≥150Kpa(垂直方向) |
| 使用溫度 : | 離火3秒自熄 |
產品詳情
Product details

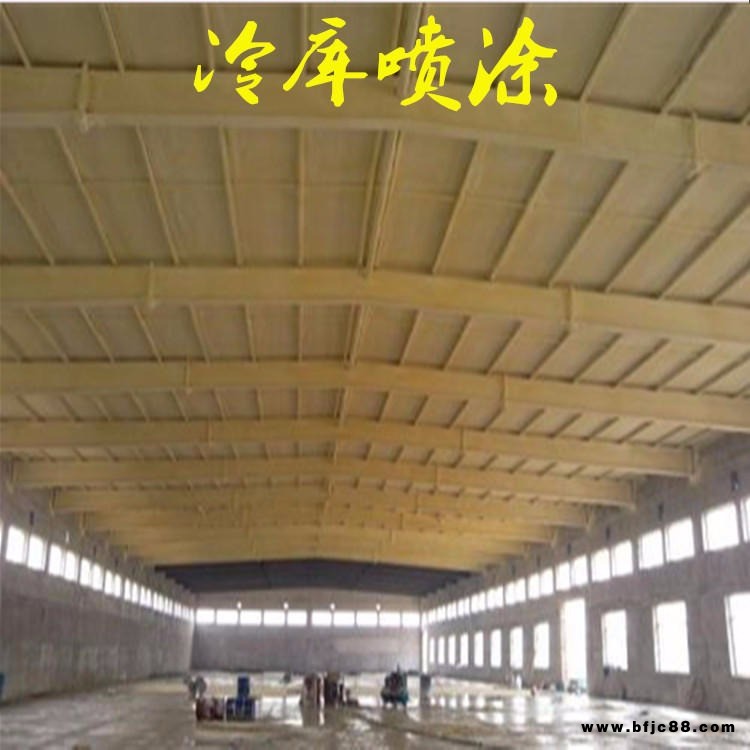

聚氨酯噴涂 冷庫聚氨酯噴涂 ?冷庫的噴涂保溫隔音 ?誠信商家 ?金普納斯
聚氨酯噴涂施工工藝
1、基面處理：為了使聚氨脂泡沫噴涂層與基層表面舉固結合，必須對基面進行噴砂或手工（電動工具）處理；經處理的基面必須無水、無雜質，如果表面有水份，發泡量即大減，泡沫呈褐色，泡孔大具不均勻，瀝度低，發酥。
2、聚氨酯噴涂（采用直接噴涂）：對處理的基面進行檢查合格以后，方可進行直接噴涂。
聚氨酯噴涂前應對噴涂機的A、B組物料貼箱，A、B組分泵，電加熱系統，濾減后系統和噴進行檢查，以勉影響噴涂進度和噴涂質量，保檢查無問題時，方可投入使用。
噴涂操作：按配務配料A組分和B組分，分別倒入A、B物料貼槽。噴涂用空氣壓力0.3-0.4MPa。噴對準物面，稍帶有一點角度，離物面300-500距離，噴移動速度0.5-0.8m/min。
3.噴涂層技術控制：
?乳化時間：乳化時間太短，口易堵塞；時間太長材料要流失或滴落。
初凝時間：物料初凝可用手測試，以不粘手計時，一般控制在10-12s間，時間長影響施工進度；時間短了，待 次噴上時，其表面已有固化，將產生間隔層，以致影響到導熱系數。
霧化質：膠液在噴內混合通過質縮空氣在混合霧器攪拌霧化，一般控制質0.4-0.6MPa。
4.噴涂層技術要求：
聚氨脂泡沫塑料不準出現收縮變形，發脆、發酥、發泡量少、密度不勻、大孔、開裂和燒心等現象。
設備每5m應抽查之外，其中有一處不合格時，應在不合格附近加倍取點復查，仍有1/2不合格時，應認定該處不合格
聚氨酯保溫材料的主要原料之一是聚氨酯硬泡組合聚合 。聚氨酯硬泡組合聚合 又稱黑料，與聚醚組合共稱黑白料。適用于建筑保溫、保冷、太陽能、熱水器、冷庫、恒溫庫、啤酒罐、冷藏等需要保溫保冷的各種場合。
硬質聚氨酯泡沫塑料特點：
1、獨特的隔熱保溫性能，節電效率高、環保；
2、重量輕，降低載荷；具優良的防水性能，保溫、防水合二為一；
3、設計簡單、效率高、進度快、質量好、壽命長；
4、無氟發泡，適應環境寬；
? ? ?由于大型罐體保溫層成型（特指澆注型）時無法設計閉模方式，在成型過程中無法產生必要的閉模擠壓效果，因而處于半自由發泡狀態成型的泡沫常會有不可避免的成型收縮性，如該收縮性較大或者不均勻會造成保溫效果下降、外觀不雅等現象，如何嚴控該收縮性是罐體配料、選材的至關重要的一環。
? ? ? 化學組成及性狀用于保溫方面的聚醚組合料通常由聚醚、勻泡劑、催化劑、發泡劑、阻燃劑等組份組成，依發泡劑的不同可分為高氟型、無氟141b型、無氟全水型等幾個主要類型。
通常聚醚組合料呈淺黃色或棕紅色粘稠狀透明液體，無凝固物和稀稠物及不均勻現象，無機械雜質。
參考工藝參數?手工澆注型?機械灌注型?噴涂型
乳白時間s?20?714?24
凝膠時間s?70120?3050?812
固化時間min?5?5?5
整體密度kg/m3?3550?3550?3250
阻燃自熄性??B2級
注：據現場不同情況和要求以上參數可調。
參考性能指標?壓縮強度（10）：140kpa?吸水率：?3
形穩性（70，48h）：ΔV?2?導熱系數：0.023w/m.k
包裝與儲運：干燥清潔的專用鍍鋅鐵桶包裝，密封存放于干燥、陰涼、通風處，防水、防曬、防熱； 儲存環境溫度：1525。
安全使用注意事項
?發泡使用時 調控料溫在適當范圍，以確保體系具有合適的反應性能和流動性；
?發泡時應嚴格依照使用說明要求確定白料與黑料比例，以確保體系的工藝性能和泡沫的各種基本性能不受影響；
?請勿讓材料與水分接觸，在生產現場請注意適當通風。
