| 往復單元 : | 柱塞泵 | 品牌 : | 達普 |
| 型號 : | 2ZBQ-9/3 | 材質 : | 不銹鋼 |
| 驅動方式 : | 氣動 | 性能 : | 無泄露 |
| 輸送介質 : | 污水泵、雜質泵 | 葉輪數目 : | 多級 |
| 泵軸位置 : | 臥式 | 葉輪結構 : | 封閉式葉輪 |
| 葉輪吸入方式 : | 單吸式 | 汽蝕余量 : | 80 |
| 吸入口徑 : | 50 | 排出口徑 : | 45 |
| 重量 : | 35Kg | 電壓 : | 220 |
| 功率 : | 電詢 |
一、概述

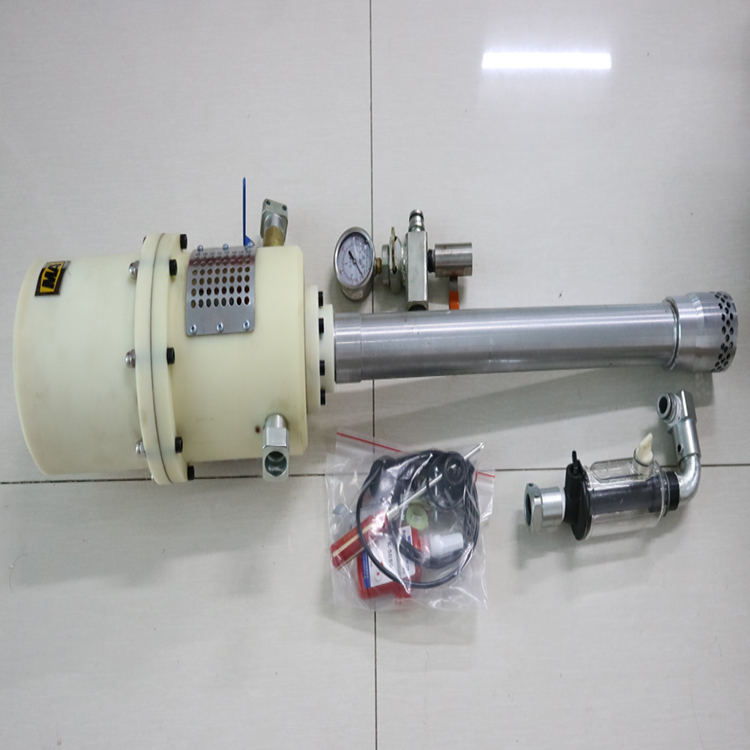

ZBQ-30/1.0型煤礦用氣動注漿泵（以下簡稱注漿泵）主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中，用于注漿堵水，填充空隙，破碎巖層的注漿固結，錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷，以及軟地基處理；在抗洪搶險中排除地下隱患。
注漿泵體積小，重量輕，使用可靠，在溫度、濕度變化較大的場所，均可以安全使用。
二、結構特征及工作原理
氣動注漿泵主要有注漿泵體、氣動攪拌器、攪拌桶等部分組成。其工作原理：以壓縮空氣為動力源，由于氣缸和注漿缸具有較大的作用面積比，從而以較小的氣壓便可使注漿泵產生較大的注漿壓力。
三、產品特點
1、以氣為動能安全可靠。
2、全自動氣動攪拌操作簡單減輕井下工人勞動強度。
3、出漿壓力可操控可有效控制封孔壓力。
:4、清洗方便打開攪拌裝置加清水即可。
四、性能參數
序號 | 項目名稱 | 單位 | 數值 | ||
1 | 型號 | / | ZBQ-30/1.0 | ||
2 | 額定排漿壓力 | MPa | 1.0 | ||
3 | 額定流量 | L/min | 30 | ||
4 | 額定供氣壓力 | MPa | 0.5 | ||
5 | 額定容積效率 | % | ≥90 | ||
6 | 額定泵速 | 次/分 | 225 | ||
7 | 供氣壓力 | MPa | 0.4 | 0.5 | 0.63 |
8 | 排漿壓力 | MPa | 1.0 | 1.0 | 1.0 |
9 | 流量 | L/min | 28 | 30 | 30 |
10 | 耗氣量 | m3/h | ≤35 | ≤40 | ≤45 |
11 | 噪聲 | dB（A） | ≤95 | ||
12 | 柱塞直徑 | mm | Φ33 | ||
13 | 柱塞行程 | mm | 100 | ||
14 | 柱塞數 | 個 | 1 | ||
15 | 外形尺寸 | mm | Φ440×1100 | ||
16 | 整機重量 | kg | 35 | ||
