| 加工定制 : | 否 | 品牌 : | 上炬 |
| 型號 : | H76H-16P | 種類 : | NRVZ靜音式 |
| 材質 : | 鑄鋼 | 連接形式 : | 對夾 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 50 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

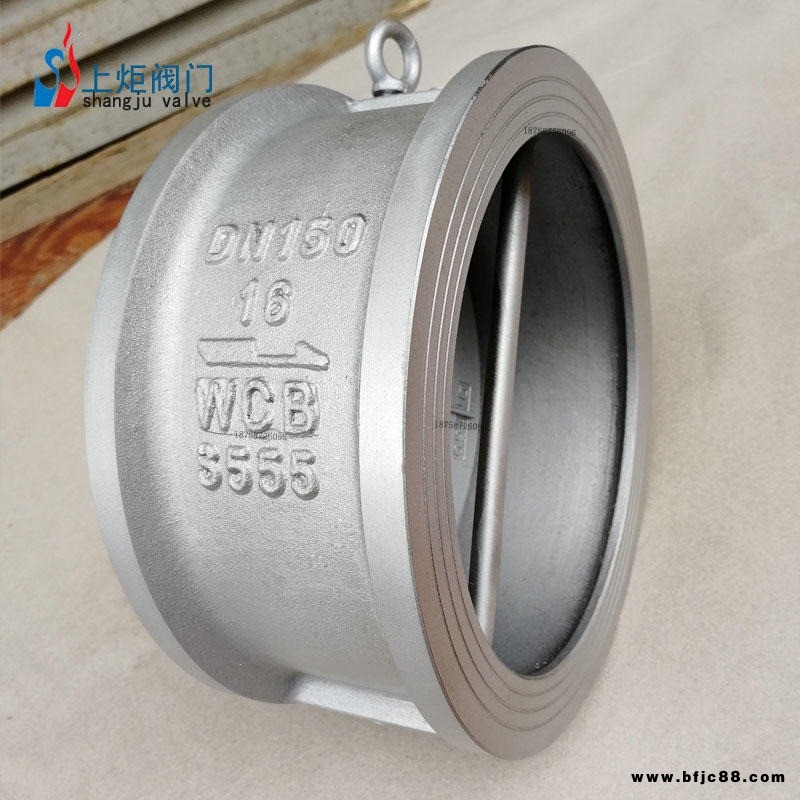

H76H,H76W,H76X蝶形止回閥
H76H、H76W、H76X蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所 為適用。
| 產品名稱： | 蝶形止回閥 | 產品型號： | H76H、H76W、H76X |
| 公稱通徑： | DN50～DN1200 | 結構形式： | 蝶形 |
| 公稱壓力： | 1.6MPa～4.0MPa | 150LB～2500LB | 連接方式： | 對夾式、法蘭式 |
| 適用溫度： | -29oC～+425oC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標 |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 浙江上炬閥門科技有限公司 |
產品說明
H76H、H76W、H76X蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所 為適用。
產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
執行標準
1、法蘭連接尺寸：
2、結構長度：
性能參數
| 型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
| H76X-10C/16C | 1.0～2.5 | －29～80 | 水、油品 | 碳鋼/不銹鋼 |
| H76H-10C/16C | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼/不銹鋼 |
| H76W-10P/16P | 1.0～2.5 | ≤150 | 不銹鋼 | |
| H76Y-16P | 4.0 | ≤150 | 不銹鋼 | |
