| 品牌 : | 上海儀欣 | 型號 : | ZJHPF46-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50 |
| 適用介質 : | 各種高腐蝕化學介質,弱酸堿介質 | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 定位器 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |

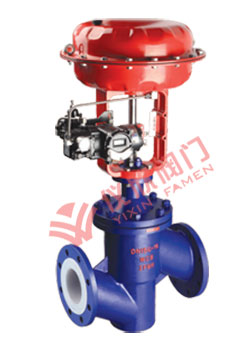

一、氣動薄膜襯氟調節閥 概述
氣動薄膜襯氟調節閥是氣動薄膜執行器與防腐蝕直通單座調節閥組成，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙 （F46），又采用聚四氟乙烯波紋管密封。氣動薄膜襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
二、氣動薄膜襯氟調節閥 特點
1、耐腐蝕：幾乎能耐所有的介質（包括濃 和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小：由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用多彈簧氣薄膜執行機構，輸出力大、結構緊湊.
三 、氣動薄膜襯氟調節閥 結構原理
氣動襯氟單座調節閥是由氣動薄膜執行器、防腐蝕直通閥、定位器三部分組成。氣動薄膜執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式；
1、當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式（B）
2、當信號壓力增加，推桿退回膜室的叫反作用，與閥配全構成氣開式（K）
其原理：以壓縮空氣為能源動力，接受電氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
四、氣動薄膜襯氟調節閥 允許壓差
供氣壓力 (MPa) | 彈簧范圍 | 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 0.14 | 0.21.0 | 允許壓差 | 1.3 | 0.85 | 0.74 | 0.47 | 0.3 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | ||||
| 0.244.0 | 0.82.4 | 3.01 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | |||||

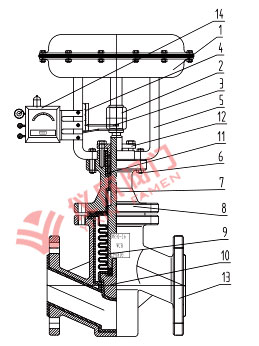

五、氣動薄膜襯氟調節閥 結構圖
 | 序號 | 名稱 | 序號 | 名稱 |
| 01 | 氣動執行機構 | 08 | 閥蓋 | |
| 02 | 連接螺母 | 09 | 波紋管 | |
| 03 | 指針盤 | 10 | 閥芯 | |
| 04 | 行程標心 | 11 | 填料 | |
| 05 | 執行器支架 | 12 | 填料壓蓋 | |
| 06 | 螺栓、螺母 | 13 | 閥體 | |
| 07 | 閥桿 | 14 | 定位器 |
六、氣動薄膜襯氟調節閥?技術參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 閥座通徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數（KV） | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 275 | 360 | 640 | 960 | 1300 |
| 配用執行機構型號 | ZHA/B22 | ZHA/B23 | ZHA/B34 | ZHA/B45 | ZHA/B56 | ||||||||||||
| 薄膜有效面積（cm2?） | 350 | 350 | 560 | 900 | 1500 | ||||||||||||
| 行程（mm） | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 公稱壓力（MPa) | 0.6MPa、1.0MPa、1.6MPa、2.5MPa | ||||||||||||||||
| 作用方式 | 氣關式（B）、氣開式（K） | ||||||||||||||||
| 信號范圍（kpa） | 20-100、40-200、80-240 | ||||||||||||||||
| 流量特性 | 直線型、等百分比 | ||||||||||||||||
| 固有可調比 | 31：1 | ||||||||||||||||
| 工作溫度? | -30?+150? | ||||||||||||||||
| 氣源壓力（MPa) | 0.14-0.4 | ||||||||||||||||

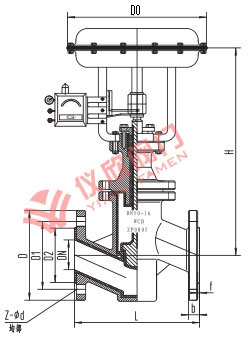

七、氣動薄膜襯氟調節閥?外形尺寸
 |  |
| 氣動薄膜襯氟調節閥 | 氣動薄膜襯氟調節閥外形尺寸 |
| 公稱通徑 | 膜頭外徑 | 結構長度 | 法蘭連接尺寸 | 氣開、氣關 | |||||
| DO | L | D | D1 | D2 | f | b | Z-Φd | H | |
| DN15 | 285 | 130 | 95 | 65 | 45 | 3 | 16 | 4-Φ14 | 487 |
| DN20 | 285 | 150 | 105 | 75 | 55 | 3 | 18 | 4-Φ14 | 487 |
| DN25 | 285 | 160 | 115 | 85 | 65 | 3 | 18 | 4-Φ14 | 493 |
| DN32 | 285 | 180 | 140 | 100 | 78 | 3 | 18 | 4-Φ18 | 524 |
| DN40 | 285 | 200 | 150 | 110 | 85 | 3 | 18 | 4-Φ18 | 530 |
| DN50 | 285 | 230 | 165 | 125 | 100 | 3 | 18 | 4-Φ18 | 538 |
| DN65 | 360 | 290 | 185 | 145 | 120 | 4 | 18 | 8-Φ18 | 686 |
| DN80 | 360 | 310 | 200 | 160 | 135 | 4 | 20 | 8-Φ18 | 706 |
| DN100 | 360 | 350 | 220 | 180 | 155 | 4 | 20 | 8-Φ18 | 726 |
| DN125 | 470 | 400 | 250 | 210 | 185 | 4 | 22 | 8-Φ18 | 969 |
| DN150 | 470 | 480 | 285 | 240 | 210 | 5 | 22 | 8-Φ22 | 969 |
| DN200 | 470 | 600 | 340 | 295 | 265 | 5 | 24 | 8-Φ22 | 1009 |
| DN250 | 580 | 730 | 395 | 350 | 320 | 5 | 26 | 12-Φ22 | 1353 |
| DN300 | 580 | 850 | 445 | 400 | 368 | 5 | 26 | 12Φ22 | 1390 |
