| 品牌 : | 晟豐 | 型號 : | BW60-5 |
| 壓力 : | 5 | 材質 : | 鑄鋼 |
| 泵軸位置 : | 臥式 | 葉輪吸入方式 : | 單吸式 |
| 驅動方式 : | 電動 | 性能 : | 不阻塞,耐磨,高壓 |
| 原理 : | 柱塞泵 | 輸送介質 : | 污水泵、雜質泵 |
| 適用范圍 : | 廣泛用于公路，鐵路，隧道，城市地鐵，邊坡支護，軟巖加固等工程。 | 流量 : | 70L/min |
| 揚程 : | 100 | 工作壓力 : | 8 |
| 重量 : | 560 | 電壓 : | 380 |
BW系列單缸注漿泵是一種臥式單缸往復單作用式活塞泵，由BW50-3，BW60-5兩種規格組成。
主要用于道路、橋梁、水壩、國防、礦山等建筑工程的注漿施工；也可用于預應力構件工程的灰漿注入擴張；火力發電廠的煤粉灰漿輸送；建筑工程中灰漿的垂直及水平輸送；化工部門中用于輸送漿狀原料（色漿、涂料）、磁性材料和其它介質；沙土地、高爐、水泥路面、高速公路等工程的維護、修固等，是WSB活塞式注漿泵的改良產品，具有結構緊湊、密封性好、壓力大、活塞更換方便、裝配及維修簡單等優點。
注漿泵可泵沙漿，砂粒應過篩，較大粒徑不大于5mm。砂粒粒徑1mm以下的砂質量占總砂量的60%以上，注漿中不得混入石子及其它雜物（如；鐵釘、草木等），應為拌合均勻的勻質灰漿，不得有干砂及硬塊，稠度值為不小于8cm，稠度計重300g。
2 主要技術參數
| 序號 | 主要技術參數 | 規格型號 | |
| BW50-3 | BW60-5 | ||
| 1 | 缸數（個） | 1 | 1 |
| 2 | 缸徑 | 80 | 80 |
| 3 | 活塞行程 | 90 | 73 |
| 4 | 壓力（MPa） | 3 | 5 |
| 5 | 輸送量（m3/h） | 3 | 3.6 |
| 6 | 電機功率（KW） | 5.5 | 7.5 |
| 7 | 輸入轉速（r/min） | 1440 | 1440 |
| 8 | 吸漿管內徑 | 51 | 51 |
| 9 | 排漿管內徑 | 32 | 32 |
| 10 | 較大吸水高度 | 2 | 2 |
| 11 | 三角帶型號 | A1900（3槽） | B1575（3槽） |
| 11 | 外形尺寸（長×寬×高）(mm) | 1500×550×80 | 1600×600×80 |
| 12 | 重量(Kg) | 200 | 180 |
3 泵的結構與原理

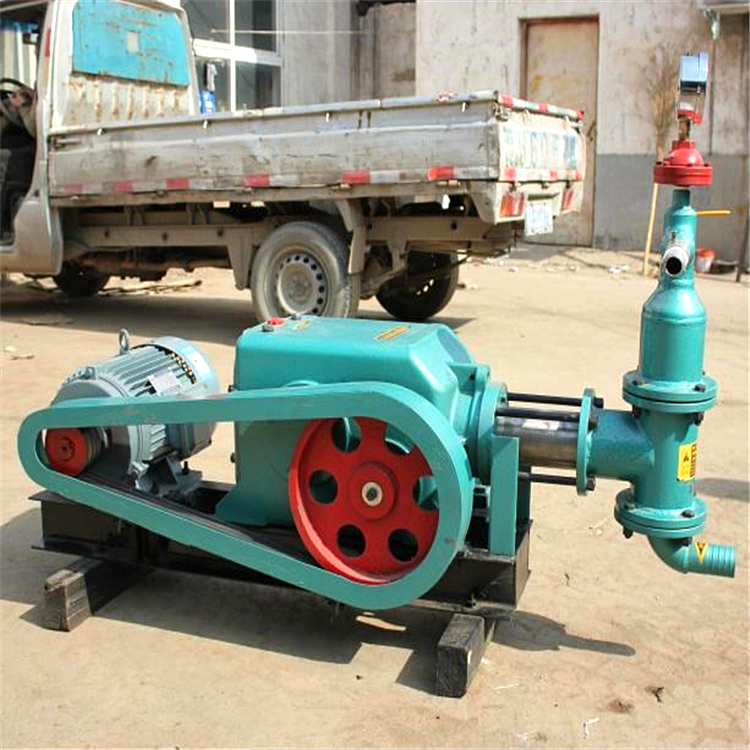

BW系列單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機構等部分組成（詳見 圖1），變速箱為封閉式殼體，采用飛濺潤滑方式潤滑各個運動部件，相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸，推動連桿、十字頭使活塞產生往復運動。BW50-3為柴油機連桿，BW60-5為軸承式連桿，軸承式連桿具有噪音低、轉動靈活、耐磨、耐用等特點，同時配置有離合操縱機構，動力切換方便、傳動平穩可靠。
泵頭主要由連接法蘭、缸套、活塞、拉桿、螺桿、球籠、氣室、壓力表等部分組成，為下進上出型，通過拉桿帶動活塞進行往復運動，來控制鋼球與球籠座的開合進行吸排漿作業。活塞安裝在活塞座上，由M24×l.5鎖母經活塞壓墊壓緊，當活塞磨損后，可使用專用扳手拆卸，安裝方便，省時省力，在空氣室上裝有泄?jié){閥、出將管及壓力表裝置。也可選用帶自動控制的電接點壓力裝置。當空氣室壓力超過額定工作壓力時，通過控制回路切斷注電路電流，使電機自動停止運轉。
