| 加工定制 : | 否 | 品牌 : | 遠一 |
| 型號 : | J41H/W | 產品別名 : | 德標法蘭截止閥 |
| 適用范圍 : | 管道 | 標準 : | 德標 |
| 類型 : | 直通式 | 壓力范圍 : | 常壓 |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 規格 : | 15-1200 | | |

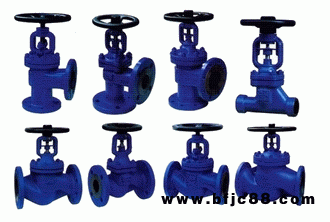

德標法蘭截止閥概述：
德標法蘭截止閥適用于公稱壓力PN1．616MPa，工作溫度-29350的易燃、易爆、 、毒性流體、高溫導熱油、 等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、 等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面棧焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
技術規范
驅動方式 | 手動 |
電動 |
設計標準 | DIN3356 |
結構長度 | DIN3202 |
連接法蘭 | DIN2543-2545 |
試驗和檢驗 | DIN3230 |
產品性能規范
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度() |
1.6 | 2.4 | 1.76 |
350
2.5 | 3.75 | 2.75 | 4.0 | 6.0 | 4.4 | 6.4 | 9.6 | 7.04 | 注：系列閥門連接法蘭可根據用戶要求設計制造 零件材料 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 | STL | 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | STL | PTFE | 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | STL | PTFE | 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | STL | PTFE | 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 | STL | PTFE | 規格尺寸及重量 型號 | WJ41-16 | 壓力等級 | PN16 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | 重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 | 型號 | WJ41-25 | 壓力等級 | PN25 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | 重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 | 型號 | WJ41-40 | 壓力等級 | PN40 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | 重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
|
|
