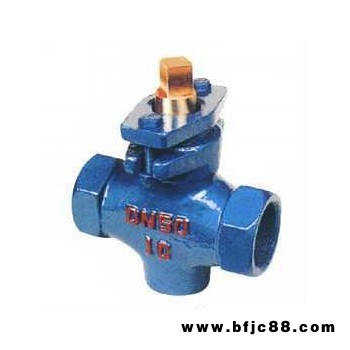

| 加工定制 : | 否 | 品牌 : | 遠一 |
| 型號 : | X13T | 產品別名 : | 二通內螺紋銅芯旋塞閥 |
| 適用范圍 : | 管道 | 標準 : | 國標 |
| 類型 : | 二通式 | 壓力范圍 : | 常壓 |
| 連接形式 : | 內螺紋 | 材質 : | 碳鋼 |
| 規格 : | 15-100 |
主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度 | |
| 殼體 | 密封 | ||||
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | 100 |
主要尺寸
| 公稱通徑 DN（mm） | 管螺紋 G | 尺寸 | ||||
| L | S | S1 | h2 | H | ||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 |
主要材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X13T-1.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | 油浸石棉盤根 柔性石墨 |
