| 品牌 : | 眾旋 | 型號 : | XTG-DC系列 |
| 加工定制 : | 是 | 測量精度 : | ±0.5%FS±1字 |
| 顯示方式 : | 0.8英寸,0.56英寸或0.28英寸高亮度LED顯示 | 外形尺寸 : | 160×80×140mm |
| 開孔尺寸 : | 76×152mm | 產地 : | 上海 |
| 是否進口 : | 否 |
一、技術指標： 輸入信號 |
直流電流變換為滿度75mV的信號（電壓輸入0500V）
輸出方式 |
模擬量變送輸出 ·DC 420mA（負載電阻500Ω）
·DC 15V（負載電阻250KΩ）
·DC 010mA（負載電阻750Ω）
·DC 05V（負載電阻250KΩ）
報警輸出 繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/3A DC24V/6A （阻性負載）
通訊方式 接口方式--標準串行雙向通訊接口：光電隔離，RS-485，RS-232C等
波特率--3009600bps 內部自由設定
特 性 |
測量精度 ±0.5FS±1字
分辨率 ±1字
測量范圍 -19999999字
顯示方式 0.8英寸、0.56英寸或0.28英寸高亮度LED顯示
報 警 ·可選擇繼電器上限、下限報警輸出，LED指示。
供電電源 |
常規型：AC220V(50Hz±2Hz)
特殊型：AC90265V(5060Hz)
-開關電源，DC24V供電
二、接線圖：

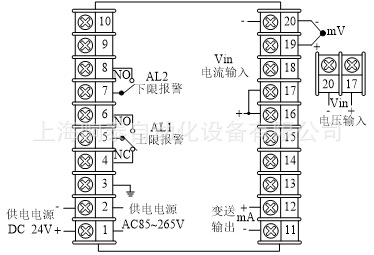

80系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。

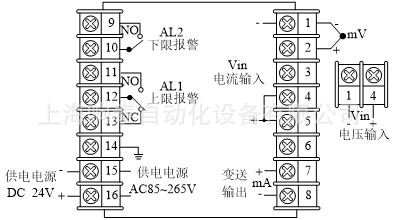

90系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。

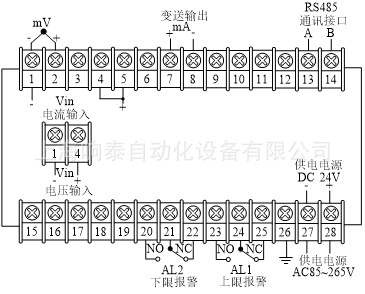

40系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
