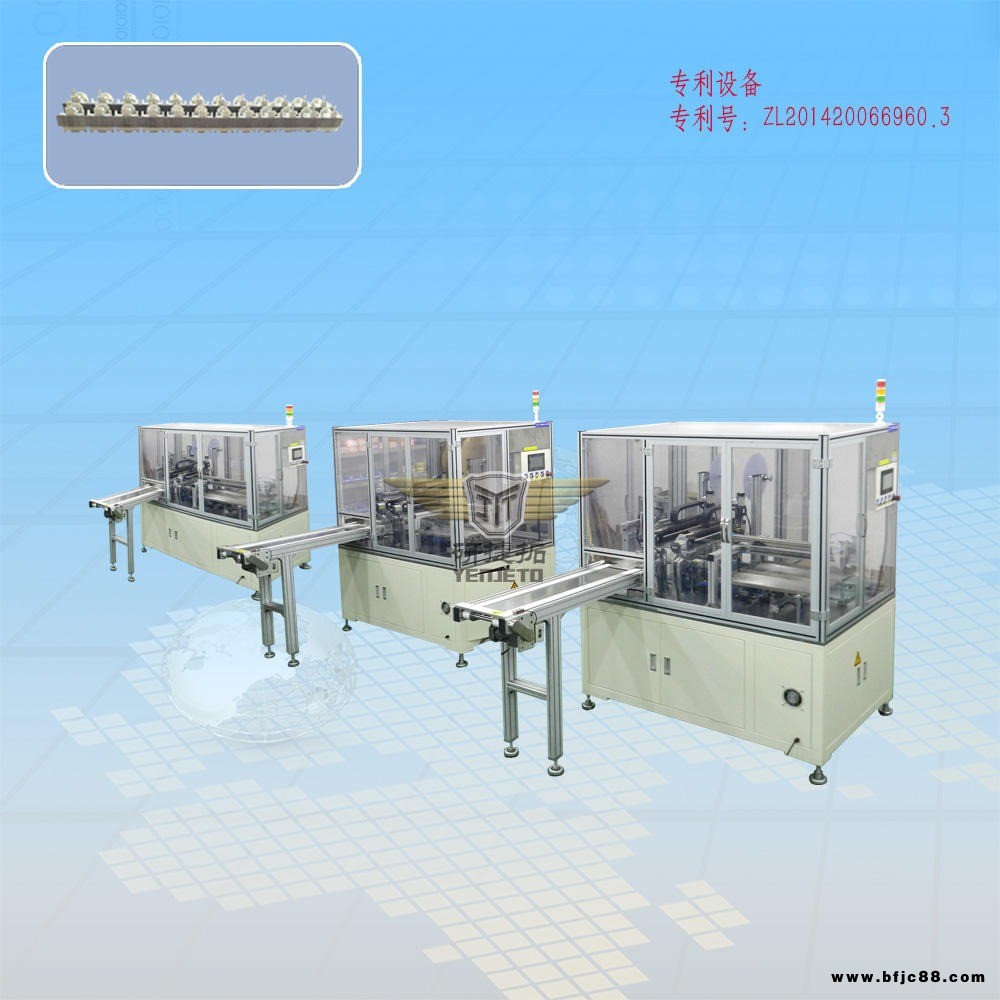

條形定子自動插針機

產品編號：?Y16I-001

產品品牌：?研捷拓

產品簡介：?該設備用于自動完成條形定子插端子作業。端子采用料帶方式,卷盤包裝；送端子采用氣缸；端子插入采用模組化機械手結構；鐵芯采用手工入料

1、設備工作流程：

人工將定子放入框內 ? ?機械手將定子放入治具 ??插長端子? 插短端子 ?下料

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 長端子料帶 ?長端子分端子工位 ? ? ? 短端子料帶 ??短端子分端子工位

?

2、設備相關參數及功能要求：

1. 電源標準：符合中國供電標準電源220V±10％50Hz；

2. 氣源壓力：0.550.6Mpa；

3. 環境溫度：040；

4. 電氣線路安裝規范整齊、標準，螺絲緊固及接地良好，散熱條件良好，采用 新一代程序控制，程序控制穩定，調試和維修方便，線路板制作可靠。

4、主要標準件說明：

• PLC：三菱、松下、西門子

• 觸摸屏：威倫、顯控、松下

• 電氣標準件：施耐德、富士、和泉

• 傳感器元件：歐姆龍、松下、基恩士

• 伺服電機：松下伺服電機

• 氣動件：SMC、FESTO

• 分割器：三共、潭子

• 機械標準件：NSK、THK、NTN、HIWIN、MISUMI

5、設備外觀：

• 設備色與甲方要求為參考（或提供的樣板相同）。

• 設備沒有明顯的碰撞痕跡與切削痕跡。

• 油漆分布良好，沒有掉漆現象。

• 設備表面光滑，沒有凹凸不平的異物。

• 鍍膜部分沒有破損。

6、售后說明：
供方需要負責對需方的設備操作人員和工程技術人員進行操作和常見操作異常排除培訓，直到需方能獨立操作和進行故障排除為止；
設備整體保修1年（人為損壞除外)，從設備驗收報告簽字開始，正常使用產生的各種損壞由乙方負責免費維修和更換；保修期過后收取材料、配件費，免人工服務費；終身服務和技術支持。
