| 品牌 : | 卡博恩 | 型號 : | 220 |
| 產品別名 : | 工字鋼彎曲機 | 產品用途 : | 工字鋼彎曲 |
| 種類 : | 鋼筋彎曲機 |
工字鋼冷彎機核心技術冷彎成型是一種節材，節能的金屬成型工藝。冷彎型鋼是一種自重輕、強度高，可節約材料、能源消耗少、固定透支小、制造成本低、工字鋼冷彎機用途極廣的環保經濟斷面型材打破了傳統冷彎機小半徑彎曲不了的難題，克服了傳統冷彎機對鋼材弧度彎曲不精的弊端，工字鋼冷彎機改善了鋼材彎曲過程中的鋼材局部褶皺、翹曲現象。
工字鋼彎曲機（冷型彎拱機）是隧道支護鋼拱架加工制作的新型設備。采用液壓系統，具有傳動平穩，壓力大等特點。
工字鋼彎拱機由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。

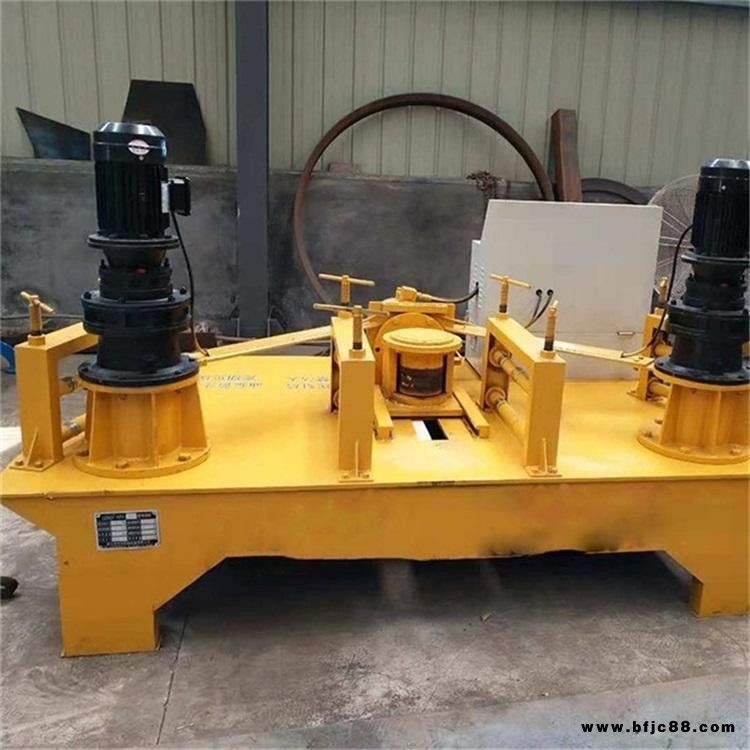

工字鋼冷彎機結構組成：
工字鋼冷彎機由三套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。
工字鋼冷彎機工作原理：
把工字鋼放在冷彎機上，與減速器股動的滾輪接觸后，將壓緊手柄進給鎖緊，發起電機油泵組，由 電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制。
工字鋼冷彎機參數
適用于材料規格 Φ220mm
電機功率 5.5kw
主軸轉速 7轉/分
電源 380V50Hz
抗磨液壓油 68#（冬）46#（夏）
彎曲半徑范圍 ≥2m
適用壁厚 國標
外形尺寸 2500*1500*1200mm
重量 1800KG
工字鋼彎拱機操作使用說明：
1. 工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。
2.在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔助系統的門式托架上即可
