| 品牌 : | 信本和 | 型號 : | XBXG32C800P |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 5mm | 作用對象 : | 人防風管 |
| 作用原理 : | 逆變 | 等離子源 : | 根據切割要求 |
| 頻率 : | 50HZ | 輸入電壓 : | 380V |
| 額定輸入電源容量 : | 20KVA | 輸出電流調節范圍 : | 10-100A |
| 空載電壓 : | 30V | 額定負載持續率 : | |
| 功率 : | 100 | 功率因素 : | 1 |
| 效率 : | 90% | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 3200*1070 |
| 外形尺寸 : | 3200*1070*2970 | 工具凈重 : | 1200kg |
| 切割形式 : | 相貫線 | 切割管徑 : | 300-800mm |

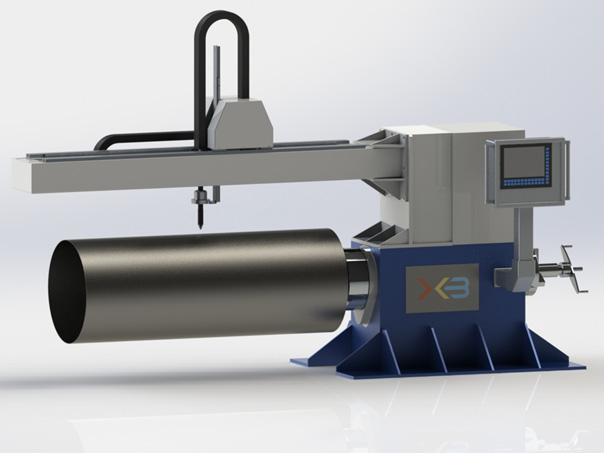

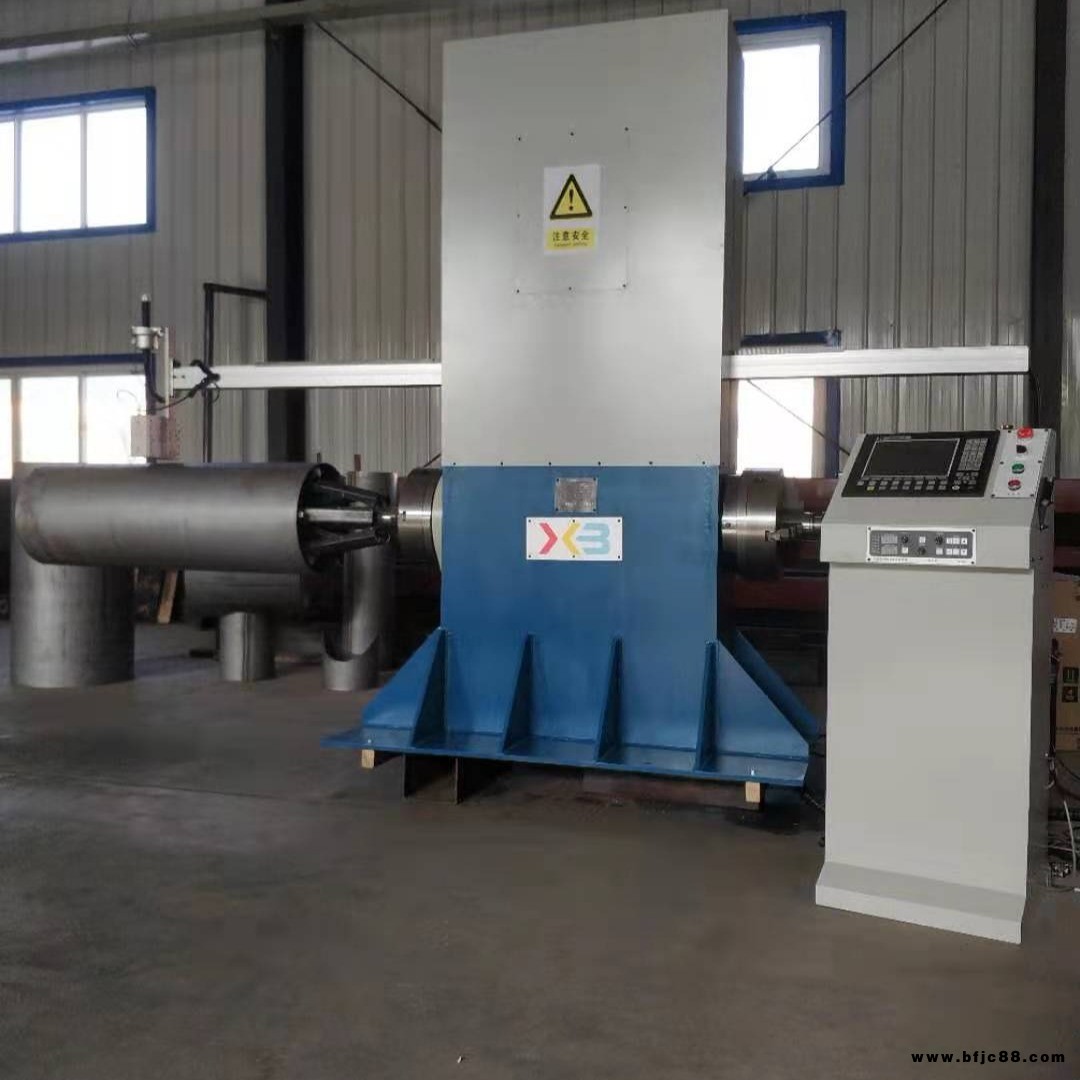

XBXG32C800PT系列風管相貫線切割機是本公司針對人防風管、除塵風管行業的大管徑薄壁切割開發的一款新產品，相較于原有工藝（平板展開平面切割）精度差、效率低、材料利用率低等缺點，該系列風管相貫線切割機可實現整板先卷筒后切割（蝦米腰彎頭、三通）大大提高生產效率、原材料無損耗。人防風管等離子切割機三通支管相貫線端頭?人防風管等離子切割機信本和相貫線可實現先卷管后切割
風管相貫線切割機沈陽信本和數控等離子相貫線切割機人防風管
風管相貫線切割機人防通風管道大管徑薄壁管相貫線切割
人防風管就是人民防空工程里面排風用的管道鍍鋅鋼板，復合風管，玻璃鋼的都可以，一般看圖紙設計說明要求!一般的住宅人防都是用3mm厚鋼板用展開平方計算，儲油間的無縫鋼管是按照米來算的，標明厚度!
風管等離子切割機
該機能十分方便地切割此類管件蝦米腰彎頭、三通，并且不需人工編程，只需輸入管的直徑、管的厚度、相交角度等參數，機器就能自動計算、切割出相應的相貫線端頭、相貫線孔等。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。
性能參數
名稱 | 風管相貫線切割機 | ||
型號 | XBXG32C800PT | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 2000mm ? 可定制 | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | ≦500mm | |
數控控制軸數 | 三軸兩聯動 | ||
管子尺寸 | 切割管子直徑 | ∮300-∮800 | |
切割管子長度 | 100-1500mm ? （可定制） | ||
切割管子壁厚 | 等離子1-10mm | ||
切割速度 | 50-2500mm/min | 移動速度 | 6000mm/min |
切割精度 | ±2mm | 卡盤規格 | ∮400 三爪自定心 |
數控系統配置
1.? 顯示器：10.4寸800X600高分辨 1600萬色彩色高亮度液晶屏
2.?? 內存：64M SDRAM
3.?? 主頻：400MHZ系統主頻
4.?? 鍵盤：PCB貼膜鍵盤
5.?? 全鋼結構完全屏蔽，真正能夠防電磁 、抗干擾、防靜電
6.?? 控制軸數：2軸聯動
7.?? 控制精度：±0.001mm
8.?? 程序數：8萬行
