| 品牌 : | 信本和 | 型號 : | XBXG54FC200P |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 等離子切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬方管 | 作用原理 : | 逆變 |
| 等離子源 : | 視切割要求 | 切割厚度 : | 10mm |
| 頻率 : | 50hz | 輸入電壓 : | 380V |
| 額定輸入電源容量 : | 25KVA | 輸出電流調節范圍 : | 30-120A |
| 空載電壓 : | 35V | 額定負載持續率 : | |
| 功率 : | 5KW | 功率因素 : | 1 |
| 效率 : | 90% | 絕緣等級 : | F |
| 外殼防護等級 : | IP64 | 安裝占地 : | 142000*1400 |
| 外形尺寸 : | 142000*1400*2150 | 工具凈重 : | 3500kg |
| 切割方管規格 : | 200*200 | 切割長度 : | 12米 |

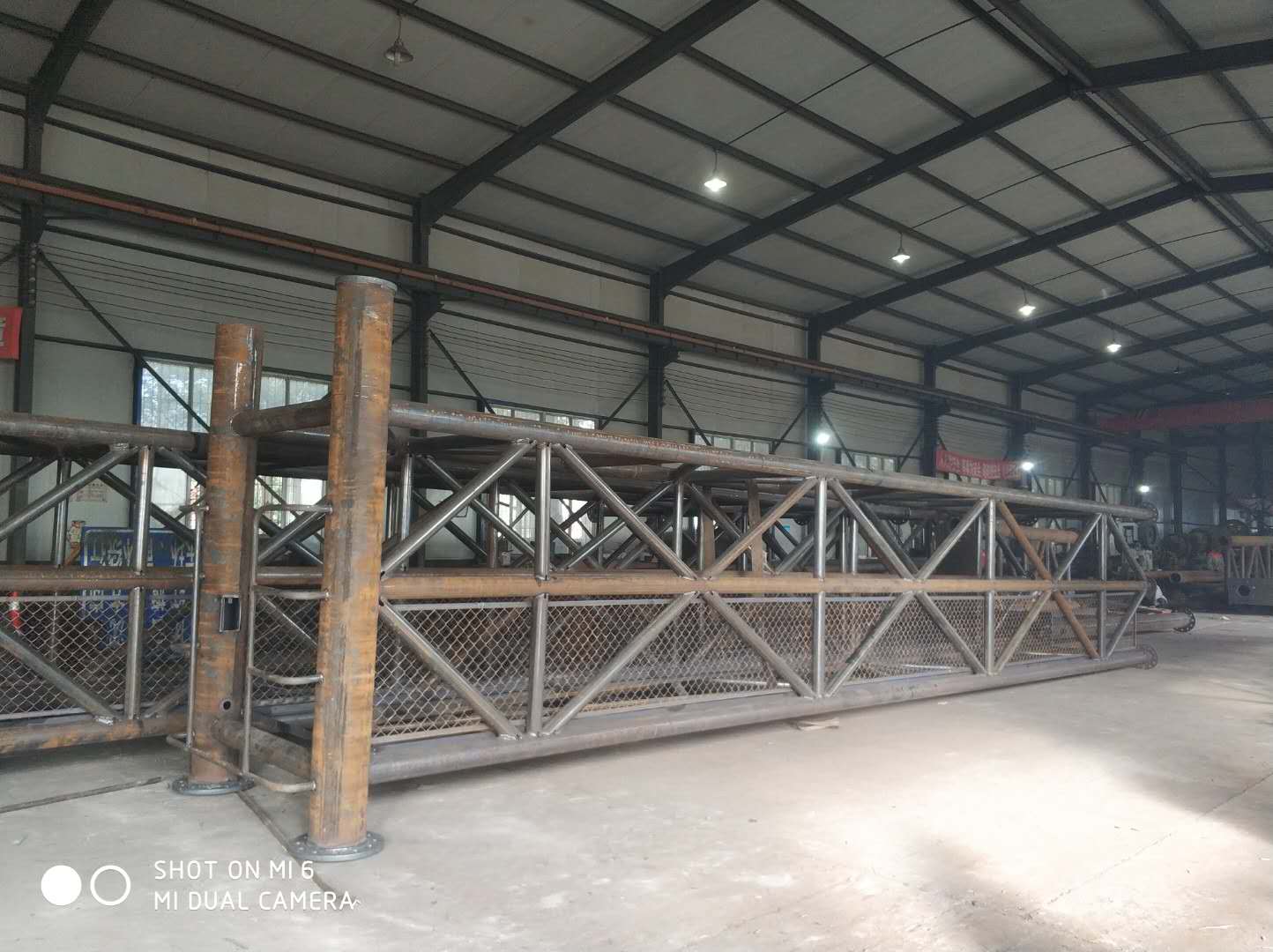

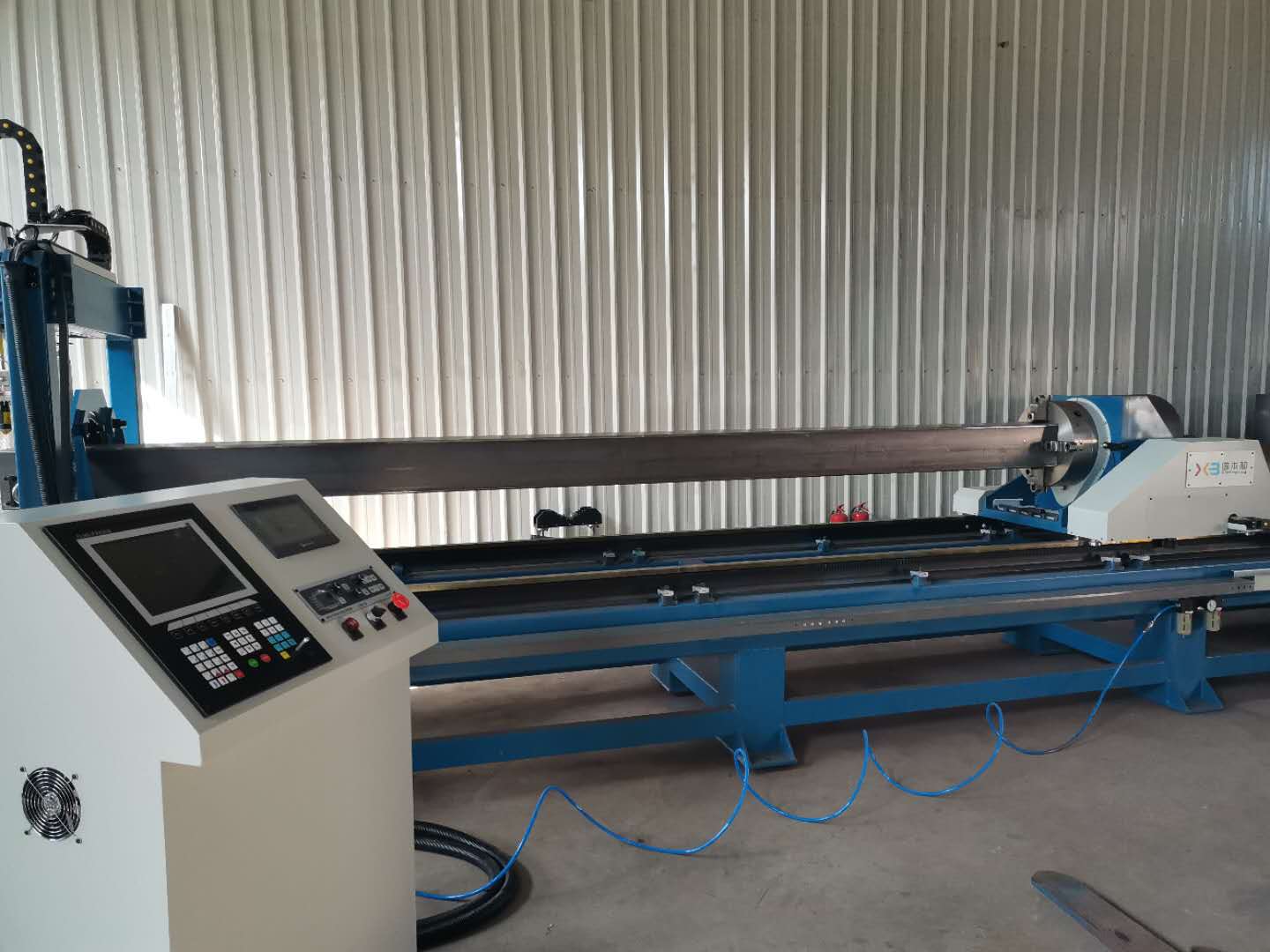

相貫線切割機 信本和方管圓管一體數控等離子切割機 一機多用，該機是一種對方管、矩形管、圓管端部結合處作自動計算和切割的設備。該機廣泛應用于鋼結構、管桁架、建筑結構件的切割加工。該機能十分方便地切割相貫線孔、相貫線端頭工件，并且操作工人不須編程、只需輸入相互配合的管子的管徑、壁厚、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、不再需要人工打磨。方管切割機數控等離子快速切割方管矩形管應用于立體車庫鋼結構桁架 全自動方管切割機等離子切割管徑范圍可按需定制信本和牌方管切割機數控切割方管矩形管50-200現貨供應
相貫線切割機 方管圓管一體的相貫線切割機 一機多用
信本和品牌方管切割機數控等離子切割50-200方管矩形管 方管切割機方管等離子切割機器人沈陽信本和源頭工廠按需定制

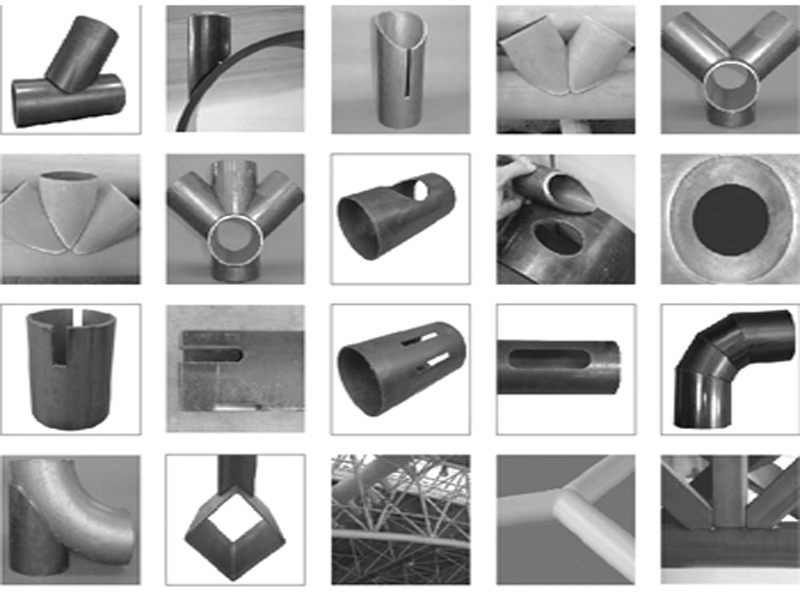

切割功能：
1、方管垂直或者任意角度切割；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形、偏心切割；
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
編號 | 項 目 | 參 數 |
1 | 切割方管/矩形管 | 50*50—200*200 |
2 | 切割圓管 | ∮50—219 |
3 | 切割方式 | 等離子 |
4 | 切割管壁厚度 | 視等離子電源 |
5 | 有效切割工件長度 | 12000mm |
6 | 切割速度 | 100～2500mm/min |
7 | 移動速度 | 100～9000mm/min |
8 | 軸數及運動范圍 | X軸：推送管件縱向移動軸行程12000mm Y軸：割炬橫向移動軸行程300mm Z軸：仿形、割炬上升下降軸行程200mm C軸：主卡盤帶管件旋轉軸360°自由回轉 Z1軸：弧壓檢測上升下降行程100mm |
9 | 切割長度精度 | ±2mm |
10 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
11 | 卡盤性質 | 手動四爪聯動自定心 |
12 | 從動卡盤 | 1套 |
13 | 輔助上料支撐 | 2套 |
14 | 待割管重量 | 1000Kg |
15 | 外型尺寸 | 13000*1200*2100 |
16 | 整機重量 | 3100kg |
