| 品牌 : | 邁磊凱 | 型號 : | ZQJC-2100/17.5S |
| 加工定制 : | 否 | 鉆孔直徑 : | 45-150 |
| 外形尺寸 : | 2100X580X2250 | 別名 : | 煤礦鉆機 |
| 用途 : | 煤礦施工 | 鉆孔深度 : | 200 |
| 鉆孔角度 : | 360度 | 重量 : | 165KG |
| 立軸轉速 : | 300MM | 鉆桿直徑 : | 45-89 |

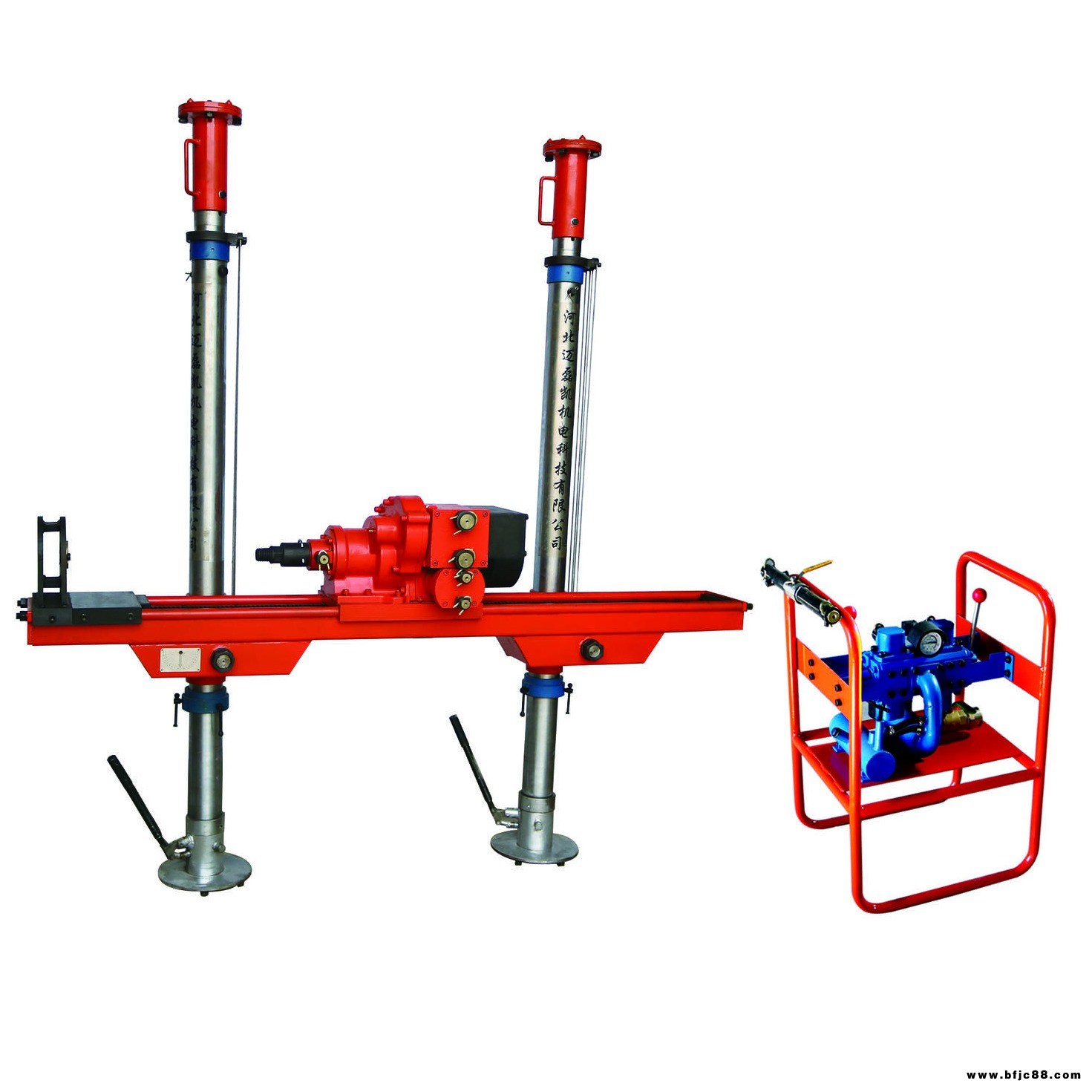

ZQJC-2100/17.5S氣動架柱式鉆機
ZQJC-2100/17.5S Pneumatic column drill
適用范圍：
該鉆機主要是以壓縮空氣為動力，主要使用 螺旋鉆桿和硬質合金鉆頭回轉鉆進的動力頭式鉆機。該鉆機為便攜式，由回轉動力裝置、導軌、雙立柱和操作臺組成。它具有安全防爆、轉矩大、轉速高、質量輕、體積小、效率高、結構簡單、維修方便等特點。適用于探測地質構造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其他特殊用途。該機工作效率高、進尺費用少、成孔質量高、工人操作勞動強度低，是煤礦行業必備設備之一。
產品特點：
1.?????????????? 分體式結構、方便搬運、移機便捷。
2.?????????????? 獨立的氣動馬達按比例自動進給、鉆孔速度快。
3.?????????????? 有正反轉功能、方便鉆桿的更換拆卸。
4.?????????????? 配有防倒裝置、操作更安全
基本性能 | 單位 | 基本性能參數 | |||||||
ZQJC-2100/17.5S | ZQJC-1900/16.9S | ||||||||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 | ||
額定轉矩 | N·m | 1800 | 2100 | 2200 | 1700 | 1900 | 2100 | ||
額定轉速 | r/min | 70 | 80 | 85 | 75 | 85 | 90 | ||
輸出功率 | kW | 13.1 | 17.5 | 19.5 | 13.3 | 16.9 | 19.7 | ||
負荷轉矩 | N·m | 2400 | 2900 | 3300 | 2300 | 2800 | 3200 | ||
失速轉矩 | N·m | 2500 | 3000 | 3400 | 2400 | 2900 | 3300 | ||
啟動轉矩 | N·m | 2450 | 2950 | 3350 | 2350 | 2850 | 3250 | ||
耗氣量 | m³/min | 12 | 13 | 14 | 12 | 13 | 14 | ||
空載轉速 | r/min | 200 | 220 | 230 | 210 | 240 | 260 | ||
1/2空載轉速 | r/min | 100 | 110 | 115 | 105 | 120 | 130 | ||
1/2空載轉速下轉矩 | N·m | 1200 | 1500 | 1600 | 1100 | 1300 | 1400 | ||
噪聲 | 聲壓級 | dB(A) | 110 | ||||||
聲功率級 | dB（A） | 120 | |||||||
推進力 | kN | 20 | |||||||
鉆孔速度 | mm/min | 300 | |||||||
沖洗水壓力 | MPa | 0.6-1.2 | |||||||
導軌長度 | mm | 2200±20 | |||||||
導軌推進行程 | mm | 1340±20 | |||||||
工作高度 | mm | 2010±20 | |||||||
小工作高度 | mm | 570±20 | |||||||
主機重 | kg | 210 | |||||||
架柱機重 | kg | 165 | |||||||
整機外形尺寸 | mm | 2200x580x2250（允差±50） | |||||||
操縱臺 | 機重 | kg | 65 | ||||||
外形尺寸 | mm | 530x450x750（允差±50） | |||||||
