| 加工定制 : | 是 | 品牌 : | 邁磊凱 |
| 型號 : | ZQJC | 別名 : | 氣動鉆機 |
| 用途 : | 探水、探瓦斯、地質構造孔、 | 鉆孔直徑 : | 45-150 |
| 鉆孔深度 : | 200M | 鉆孔角度 : | 360度 |
| 外形尺寸 : | 2100X580X2250 | 重量 : | 165KG |
| 立軸轉速 : | 300 | 鉆桿直徑 : | 42-89 |

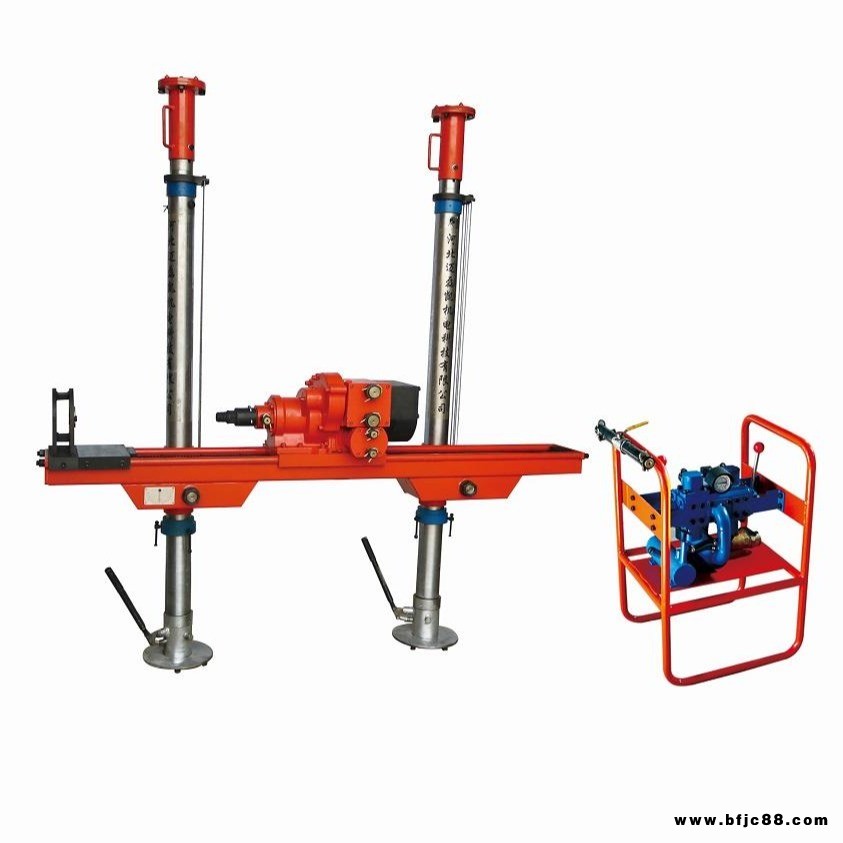

氣動井下架柱鉆機
適用范圍：
該鉆機主要用于煤礦煤層探水、探排瓦斯孔或地質機構孔的施工。以壓縮空氣為動力，由氣馬達帶動齒輪齒條的相對運動來控制前進和后退、大大提升工人工作效率。具有轉速更高、扭矩更大、維修方便等特點。
產品特點：
1. 分體式結構、方便搬運、移機便捷。
2. 氣動馬達按比例自動進給、鉆孔速度快。
3. 有正反轉功能、方便鉆桿的更換拆卸。
4. 配有防倒裝置、操作更安全
基本性能 | 單位 | ZQJC-750/14.9S | |||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | |
額定轉矩 | N·m | 600 | 750 | 850 | |
額定轉速 | r/min | 170 | 190 | 200 | |
輸出功率 | kW | 10.6 | 14.9 | 17.7 | |
負荷轉矩 | N·m | 1200 | 1400 | 1600 | |
失速轉矩 | N·m | 1300 | 1450 | 1400 | |
啟動轉矩 | N·m | 1250 | 1500 | 1650 | |
耗氣量 | m3/min | 8 | 9 | 10 | |
空載轉速 | r/min | 340 | 380 | 400 | |
1/2空載轉速 | r/min | 170 | 190 | 200 | |
1/2空載轉速下轉矩 | N·m | 600 | 750 | 850 | |
噪聲 | 聲壓級 | dB(A) | 110 | ||
聲功率級 | 120 | ||||
推進力 | kN | 20 | |||
鉆孔速度 | mm/min | 300 | |||
沖洗水壓力 | MPa | 0.6-1.2 | |||
導軌長度 | mm | 2200±20 | |||
導軌推進行程 | mm | 1340±20 | |||
工作高度 | mm | 2010±20 | |||
工作高度 | mm | 570±20 | |||
主機重 | kg | 210 | |||
架柱機重 | kg | 165 | |||
整機外形尺寸 | mm | 2200X580X2250（允差±50） | |||
操作臺 | 機重 | kg | 65 | ||
外形尺寸 | mm | 530X450X750（±50） | |||
