| 品牌 : | 邁磊凱 | 型號 : | ZQJC |
| 加工定制 : | 是 | 鉆孔直徑 : | 45-150 |
| 外形尺寸 : | 2100X580X2250 | 別名 : | 氣動鉆機 |
| 用途 : | 探水、探瓦斯、地質構造孔、 | 鉆孔深度 : | 200M |
| 鉆孔角度 : | 360度 | 重量 : | 165KG |
| 立軸轉速 : | 300 | 鉆桿直徑 : | 42-89 |

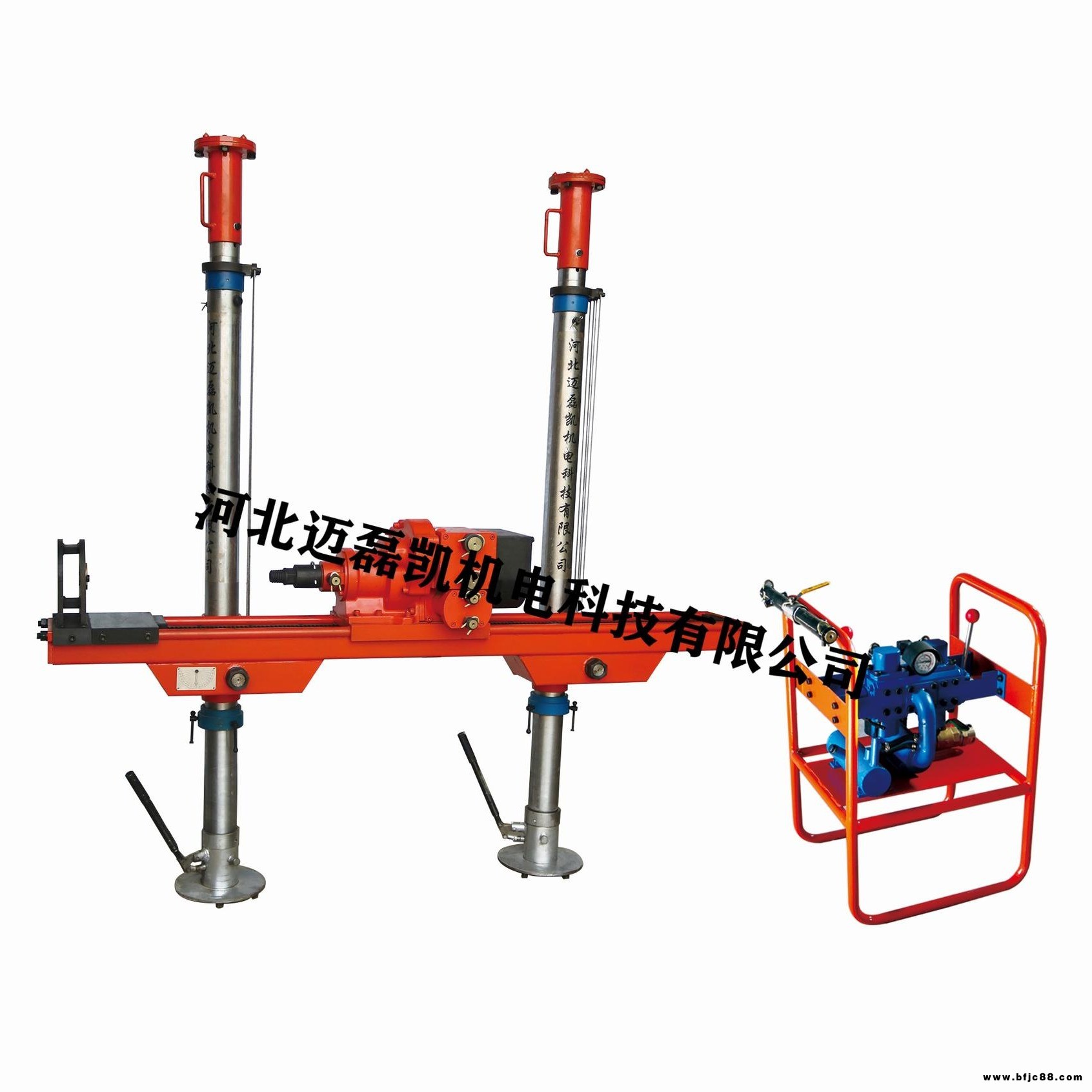

ZQJC-1900/16.9S氣動架柱式鉆機
ZQJC-1900/16.9S Pneumatic column drill
適用范圍：
?該鉆機主要是用于探測地質構造煤層、深排瓦斯孔或地質機構孔的施工。以壓縮空氣為動力，采用分組式布局，由回轉動力裝置、導軌、雙立柱和操作臺組成。回轉動力裝置通過滑板固定在導軌上，導軌通過壓緊螺母固定在雙立柱上，工作中產生的反扭矩靠架柱來支撐，大大提高了整機的穩定性及鉆進效率。使用 螺旋鉆桿或地質鉆桿。具有轉速高、扭矩大、重量輕、結構簡單、維修方便等特點。
產品特點：
1.?分體式結構、方便搬運、移機便捷。
2.?獨立的氣動馬達按比例自動進給、鉆孔速度快。
3.?有正反轉功能、方便鉆桿的更換拆卸。
4.?配有防倒裝置、操作更安全
?
基本性能 | 單位 | ZQJC-1900/16.9S | ZQJC-2100/17.5S | ||||||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 | ||
額定轉矩 | N·m | 1700 | 1900 | 2100 | 1800 | 2100 | 2200 | ||
額定轉速 | r/min | 75 | 85 | 90 | 70 | 80 | 85 | ||
輸出功率 | kW | 13.3 | 16.9 | 19.7 | 13.1 | 17.5 | 19.5 | ||
負荷轉矩 | N·m | 2800 | 3200 | 2800 | 2400 | 2900 | 3300 | ||
失速轉矩 | N·m | 2900 | 3300 | 2900 | 2500 | 3000 | 3400 | ||
啟動轉矩 | N·m | 2850 | 3250 | 2850 | 2450 | 2950 | 3350 | ||
耗氣量 | m3/min | 13 | 14 | 13 | 12 | 13 | 14 | ||
空載轉速 | r/min | 210 | 240 | 260 | 200 | 220 | 230 | ||
1/2空載轉速 | r/min | 105 | 120 | 130 | 100 | 110 | 115 | ||
1/2空載轉速下轉矩 | N·m | 1100 | 1300 | 1400 | 1200 | 1500 | 1600 | ||
噪聲 | 聲壓級 | dB(A) | 110 | ||||||
聲功率級 | 120 | ||||||||
推進力 | kN | 20 | |||||||
鉆孔速度 | mm/min | 300 | |||||||
沖洗水壓力 | MPa | 0.6-1.2 | |||||||
導軌長度 | mm | 2200±20 | |||||||
導軌推進行程 | mm | 1340±20 | |||||||
工作高度 | mm | 2010±20 | |||||||
小工作高度 | mm | 570±20 | |||||||
主機重 | kg | 210 | |||||||
架柱機重 | kg | 165 | |||||||
整機外形尺寸 | mm | 2200X580X2250（±50） | |||||||
操作臺 | 機重 | kg | 65 | ||||||
外形尺寸 | mm | 530X450X750（±50） | |||||||
