| 牌號 : | 001*7（732） | 離子型 : | 陽離子交換樹脂 |
| 酸堿性 : | 酸性離子交換樹脂 | 含量≥ : | 45-52 |

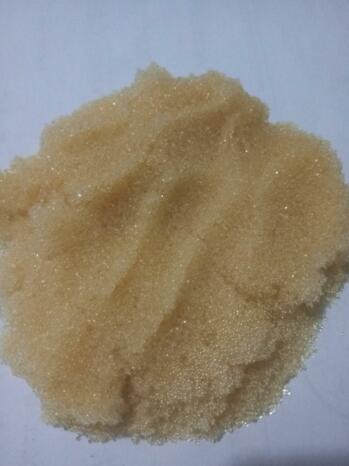

| 品牌 : | 津達正源 | 外觀 : | 金黃至棕褐色球狀顆粒 |
| 顆粒尺度 : | 0.315-1.25 | 溶解性 : | 不溶 |
| 用途 : | 鍋爐軟化水,硬水軟化 | CAS : | 合格 |
| 產品名稱 : | 陽離子交換樹脂 | 貨號 : | 067 |
| 是否危險化學品 : | 否 | 產地 : | 天津 |
| 是否進口 : | 否 |
產品技術標準:GB/T13659-92、DL519-93、SH 2605.01-1997
本產品是在 一二 共聚基體上帶有磺酸基(-SO3H)的離子交換樹脂，它具有交換容量高、交換速度快、機械
強度好等特點。
本產品相當于美國Amberlite IR-120;Dowex-50，德國：Lewatit-100.日本：Diaion SK-1，法國Allassion
CS;Duolite C-20，前蘇聯ky-3;SDB-3，相當于我國老牌號：732；強酸1號、2號、3號、4號；010。
使用時參考指標:
1.PH范圍：0-14
2.充許溫度：鈉型120氫型100
3.膨脹率： (Na+H+)10
4.工業用樹脂層高度：m 1.0-3.0
5.再生液濃度: NaCl:4-10 HCl:2-5 H2SO4:1-2;2-4
6.再生劑用量（按100計）:kg/m3濕樹脂NaCl（工業）75-150 HCl（工業）40-100 H2SO4（工業）75-150
7.再生液流速：m/h 5-8
8.再生接觸時間:minute:30-60
9.正洗流速：m/h:10-20
10.正洗時間:minute:約30
11.運行流速 ：m/h,10-40
12.工作交換容量：mmol/l（濕樹脂） Nacl再生800-100 Hcl再生1000-1300
用途：本產品主要用于硬水軟化、脫鹽水、純水和高純水的制備，也用于催化劑和脫水劑，以及濕法冶金、分離提純稀
有元素、食品、制藥、制糖工業等。
包裝：編織袋，內襯塑料袋。塑料桶，內襯塑料袋。
指標名稱
001×7H/Na
001×7FC H/Na
001×7MB H/Na
全交換容量 mmol/g
5.00/4.50
4.90/4.40
體積交換容量mmol/ml
1.75/1.90
1.70/1.80
含水量
51-56/45-50
濕視密度g/ml
0.73-0.83/0.77-0.87
濕真密度g/ml
1.17-1.22/1.25-1.29
粒度
(0.315-1.25mm)95
(0.45-1.25mm)95
(0.71-1.25mm)95
(0.315mm)1
(0.45mm)1
(>0.71mm)1
有效粒徑mm
0.40-0.60
0.05
0.75-0.95
均一系數
1.60
1.40
磨后圓球率
90
外觀
金黃至棕褐色球狀顆粒
金黃至棕褐色球狀顆粒
金黃至棕褐色球狀顆粒
出廠型式
Na
Na
Na
用途
通用
浮動床
混床
一、樹脂的運輸和貯存：
離子交換樹脂內含有一定量的水份，在運輸及貯存過程中應盡量保持這部分水份。如果貯存過程中樹脂脫了水，應先用
濃食鹽水（8-10)浸泡1-2小時，再逐漸稀釋，不得直接放于水中，以免樹脂急劇膨脹而破碎。樹脂在貯存或運輸過程中，
應保持在5-40的溫度環境中，避免過冷或過熱，影響質量。若冬季沒有保溫設備時，可將樹脂貯存在食鹽水中，食鹽水的
溫度可根據氣溫而定。
二、新樹脂的予處理：
新樹脂常含有溶劑、未參加聚合反應的物質和少量低聚合物，還可能吸著鐵、鋁、銅等重金屬離子。當樹脂與水、酸、
堿或其它溶液相接觸時，上述可溶性雜質就會轉 入溶液中，在使用初期污染出水水質。所以，新樹脂在投運前要進行預處
理。
１、陽樹脂的預處理
陽樹脂的預處理步驟如下：
首先使用飽和食鹽水，取其量約等于被處理樹脂體積的兩倍，將樹脂置于食鹽溶液中浸泡18-20小時，然后放盡食鹽水，
用清水漂洗凈，使排出水不帶黃色；
其次再用2-4NaOH溶液，其量與上相同，在其中浸泡2-4小時（或小流量清洗），放盡堿液后，沖洗樹脂直至排出水接
近中性為止；
后用5HCL溶液，其量亦與上述相同，浸泡4-8小時，放盡酸液，用清水漂流至中性待用。
２、陰樹脂的預處理
其預處理方法中的 步與陽樹脂預處理方法中的 步相同；而后用5HCL浸泡4-8小時，然后放盡酸液，用水清洗至
中性；而后用2-4 NaOH溶液浸泡4-8小時后，放盡堿液，用清水洗至中性待用。
