| 牌號 : | 001x7 | 離子型 : | 陽離子交換樹脂 |
| 酸堿性 : | 酸性離子交換樹脂 | 含量≥ : | 45-58 |
| 品牌 : | 天津津達正源 | 外觀 : | 淡黃色至金黃色球狀顆粒 |
| 顆粒尺度 : | 0.315-1.25 | 溶解性 : | 不溶 |
| 用途 : | 硬水軟化、稀有金屬分離 | CAS : | 合格 |
本產品是在 —= 共聚交聯結構的高分子基體上帶有磺酸基(—SO3H)的離子交換樹脂，其酸性相當硫酸、鹽酸等無機酸，它在堿性、中性，甚至酸介質中都顯示離子交換功能。本產品具有交換容量高、交換速度快、機械強度好等特點。
本產品原牌號732型，可替代型號：美國Amberlite IR-120，Dowex-50;德國Lewatit-100;
001*7主要用于硬水軟化、純水制備、也有用于催化劑和脫水劑，以及濕法冶金、制糖、制藥工業等。
理化性能指標

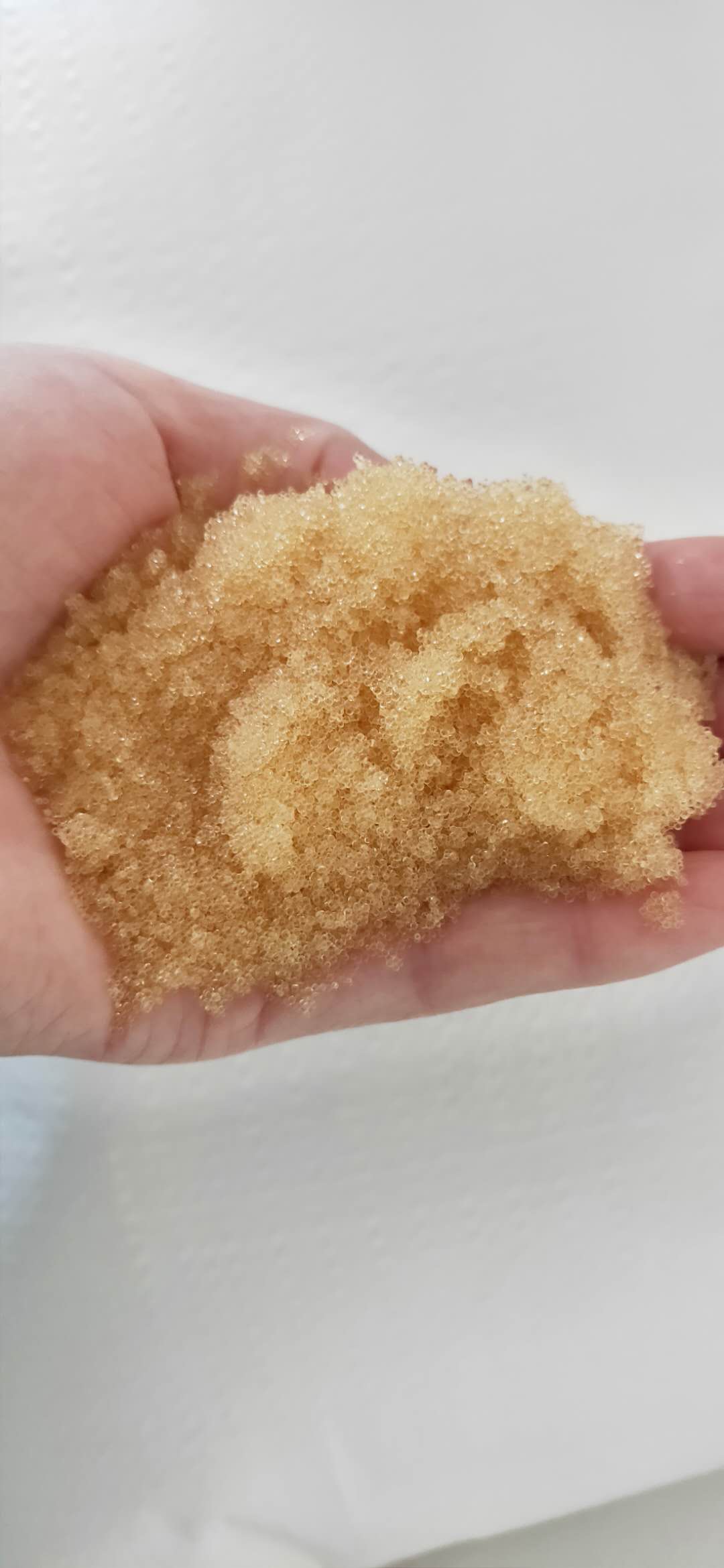

外觀——————--—————棕黃至棕褐色球狀顆粒
功能基團——————————磺酸基
出廠型式——————————鈉型
含水量———————————45—53%
質量全交換容量———————≥4.5mmol/g
體積全交換容量—————--—≥1.9mmol/ml
濕視密度——————————0.77—0.87g/ml
濕真密度——————————1.24—1.28g/ml
范圍粒度(0.315—1.25mm)——≥95%
下限粒度(<0.315mm)————≤1%
有效粒徑——————————0.40—0.60mm
均一系數——————————≤1.6
磨后圓球率—————————≥90%
使用時參考指標
PH范圍———————————————-—0--14
使用溫度、鈉型————————————-≤120C
使用溫度、 氫型————————————-≤100C
轉型膨脹率(Na+--H+)—————————-≤10%
工業用 樹脂層高度———————————-1.0—3.0m
再生液濃度，NaCL————————————4—10%
HCL--——————————-—2—5%
H2SO4————————————1—2%，2—4%
再生劑用量(按 計，)NaCl工業)------75-150kg/m3
HCl(工業)----40-100 kg/m3
H2SO4(工業)----75-150kg/m3
再生液流速--————————————----5—8m/h
再生接觸時間--————————————--30—60min
正洗流速——————————-—————-10—20m/h
正洗時間-——————————————-- --30min
運行流速--——————————————--10—40m/h
工作交換容量，NaCl再生---———————≥1000mmol/l(濕)
HCl再生--——————---≥1350mmol/l(濕)
