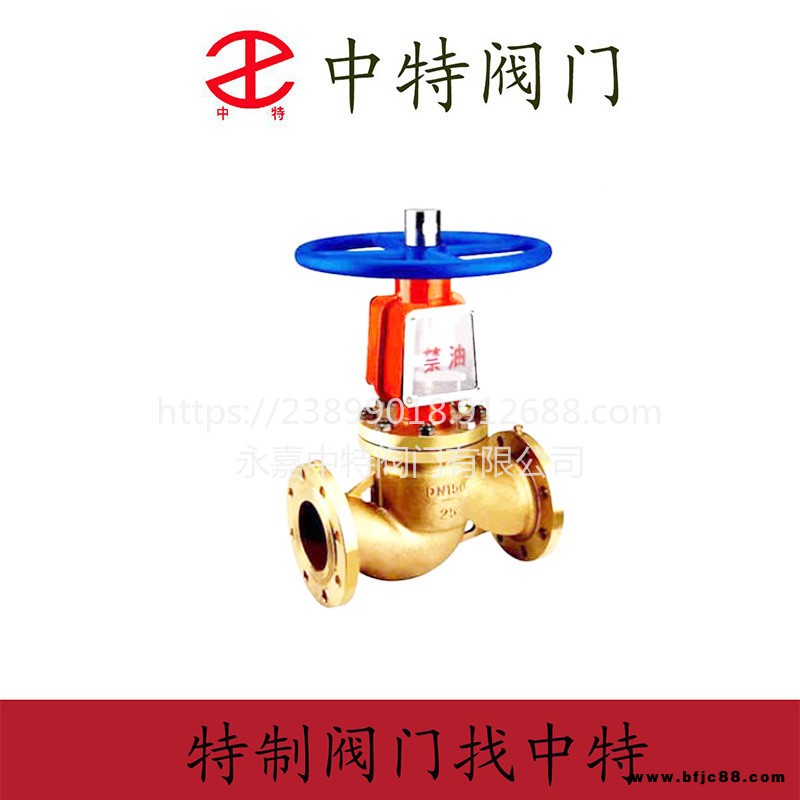

| 品牌 : | 中特 | 型號 : | JY41W-16T |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |
一、法蘭式氧氣截止閥的制作方法
?本實用新型揭示了一種氧氣截止閥，包括執行機構、閥體、閥蓋、支架、閥桿、主閥瓣；所述閥體與閥蓋連接，閥蓋與支架連接；所述閥桿的一端連接執行機構，另一端連接主閥瓣；所述閥體內設有氣體通道，一側為入口通道，另一側為出口通道，截止閥閉合時，主閥瓣設置于入口通道與出口通道之間；所述入口通道與出口通道之間設有一通孔，所述主閥瓣的一端設有導向桿，導向桿穿過該通孔。本實用新型提出的氧氣截止閥，通過在閥瓣下方設置導向桿，使導向桿在設定的通孔內上下活動，可避免閥瓣、閥桿受壓晃動，起到穩固閥門的作用。此外，本實用新型截止閥的閥瓣還可以設置一個或多個連接閥前閥后氣體流道，可減少閥前閥后的壓差，快速啟閉閥門。
二、法蘭式氧氣截止閥的特點：
氧氣截止閥是氧氣管網專用閥門的一種.它除了具有普通截止閥功能外還具有阻燃性好,導電性能好,傳熱快,結構緊湊,防油,安全可靠等特點：?
(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向?公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
?三、不銹鋼氧氣截止閥安裝方式：
①截止閥的安裝及安裝人員必須嚴格遵守有關規定，嚴禁與油類接觸
②截止閥的安裝位置推薦閥桿垂直向上
③截止閥安裝時，必須使閥體介質流向箭頭標志與使介質的流向*。
③截止閥的安裝不能影響閥的密封性，法蘭墊片宜采用聚四氟乙烯或聚四氟乙烯金屬纏繞式墊片。
④截止閥不能安裝在靠近明火和油污的使用點上，并應設在不產生火花的保護外罩內。
⑤截止閥安裝時應有良好的接地裝置，法蘭端導電螺栓孔要有良好接地，以防靜電。
⑥對安裝大口徑的截止閥及管道應給予足夠的支撐。
四、氧氣截止閥基本操作：
①氧氣截止閥操作人員所用的工具、工作服、手套等用品及閥門的零部件嚴禁沾染油脂。
②開關氧氣截止閥應緩慢進行，手動操作時，操作人員應站在閥的側面，禁止將截止閥作為調節閥使用用和操作。
