| 品牌 : | 中特 | 型號 : | J641F46 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |
本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到zui大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

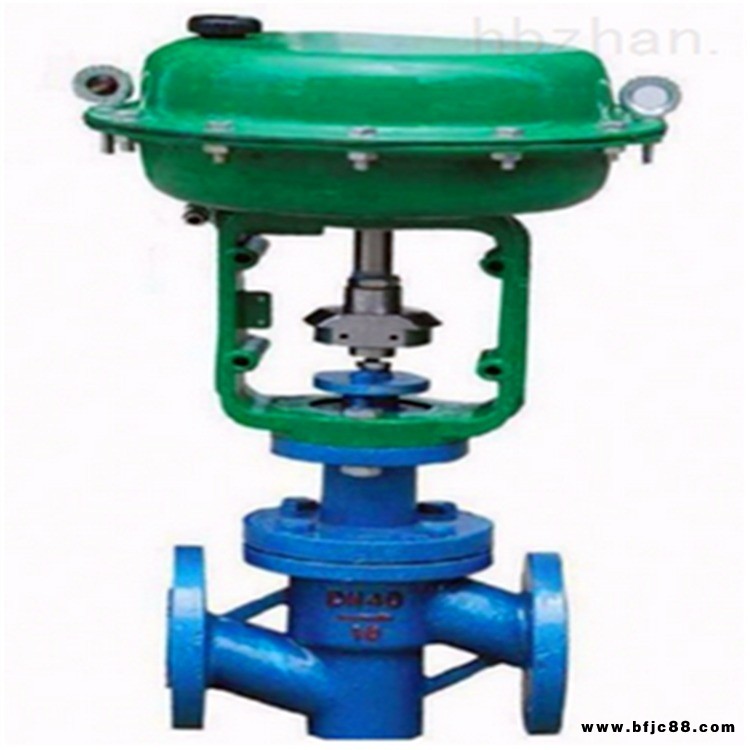

J641F46氣動法蘭襯氟截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。活塞式行程長，適用于要求有較大推力的場合；而薄膜式行程較小，只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是很美觀
工作原理：
J641F46氣動法蘭襯氟截止閥當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端（缸蓋端）直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用（彈簧復位型）氣動執行器A管咀為進氣口，B管咀為排氣孔（B管咀應安裝消聲器）。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
結構特點
與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。
密封面不易磨損、擦傷,密封性較好、壽命長。
啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。
閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
截止閥有三種結構形式:直通式、直流式、角式,其中直通式zui為常用.角式可以安裝在管路系統的拐角處,直流式流阻是截止閥中zui小的。
根據用戶需求配置氣動、電動裝置,滿足遙控和程控的需要。
更換零件襯里材質可適用于各種介質。
產品用途
適用在負五十攝氏度到一百五十攝氏度的各種濃度的王水、硫酸、鹽酸、qing氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上。
