| 品牌 : | 中特 | 型號 : | NKJ41H |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 真空 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |
1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

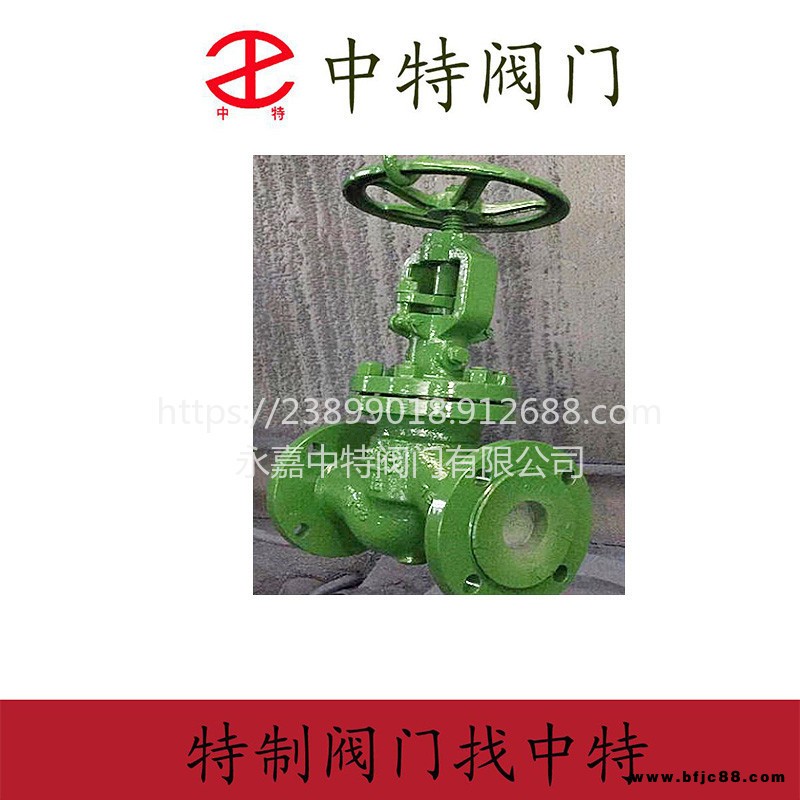

閥門結構型式：法蘭式真空截止閥NKJ41H
NKJ41H法蘭式真空截止閥主要性能規范：
產品類型 | 殼體強度試驗/MPa | 上密封試驗/MPa | 密封試驗/MPa | 適用介質 | 適用溫度/℃ |
NKJ41H-40 | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤425 |
NKJ41H-64 | 96 | 7.O | 7.O | ||
NKJ41H-100 | 15.O | 11.0 | 11.O | ||
NKJ61Y-40l | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤550 |
NKJ61Y-64l | 9.6 | 7.0 | 7.O | ||
NKJ61Y-1OOI | 15.O | 11.O | 11.O |
NKJ41H法蘭式真空截止閥主要零件材料
零件名稱 | 閥體、閥蓋 | 閥桿 |
閥瓣 | 密封面 | 閥桿螺母 | 填料 | 緊固件 |
NKJ41H-C型 | 25或WCB | 鉻不銹鋼 | 鉻不銹鋼 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 | 優質碳鋼 |
NKJ41H-l型 | 鉻鉬鋼 | 20CrlM01vA 或38CrMoAlA | 12CrlMo 1VA | Y：硬質合金 |
鉻鉬鋼 |
NKJ41H法蘭式真空截止閥主要尺寸及重量
公稱通徑 | 公稱壓力 |
主要外形尺寸和連接尺寸/mm | |||||||
L | H | D | D0 | D1 | L1 | α | W | ||
1O | 4.0 | 130 | 245 | 36 | 11 | 18.4 | 1O | - | 120 |
15 | 130 | 245 | 36 | 16 | 22.5 | 1O | - | 120 | |
20 | 150 | 265 | 44 | 21 | 28.5 | 11 | - | 160 | |
25 | 160 | 270 | 48 | 26 | 34.5 | 12 | - | 200 | |
32 | 180 | 285 | 48 | 34 | - | - | 37o30' | 200 | |
40 | 200 | 320 | 55 | 40 | - | - | 37o30' | 240 | |
50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
65 | 290 | 41O | 82 | 66 | - | - | 37o30' | 300 | |
80 | 31O | 430 | 95 | 78 | - | - | 37o30' | 300 | |
100 | 350 | 470 | 117 | 1OO | - | - | 37o30' | 350 | |
125 | 400 | 500 | 143 | 126 | - | - | 37o30' | 350 | |
150 | 480 | 533 | 167 | 150 | - | - | 37o30' | 400 | |
1O | 6.4 | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
15 | 130 | 245 | 36 | 15 | 22.5 | 1O | - | 120 | |
20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 | |
25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 | |
32 | 180 | 280 | 48 | 33 | - | - | 37o30' | 200 | |
40 | 200 | 320 | 55 | 39 | - | - | 37o30' | 240 | |
50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
65 | 290 | 41O | 82 | 65 | - | - | 37o30' | 320 | |
80 | 31O | 430 | 95 | 76 | - | - | 37o30' | 360 | |
100 | 350 | 470 | 117 | 98 | - | - | 37o30' | 400 | |
125 | 480 | 500 | 143 | 123 | - | - | 37o30' | 400 | |
150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 | |
1O | 10.O | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
15 | 130 | 245 | 36 | 14 | 22.5 | 1O | - | 120 | |
20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 | |
25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 | |
32 | 180 | 285 | 48 | 32 | - | - | 37o30' | 200 | |
40 | 200 | 320 | 55 | 38 | - | - | 37o30' | 240 | |
50 | 230 | 355 | 64 | 48 | - | - | 37o30' | 320 | |
65 | 290 | 41O | 82 | 63 | - | - | 37o30' | 320 | |
80 | 31O | 430 | 95 | 74 | - | - | 37o30' | 360 | |
1OO | 350 | 470 | 117 | 97 | - | - | 37o30' | 400 | |
125 | 400 | 500 | 143 | 123 | - | - | 37o30' | 400 | |
150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 | |
