| 品牌 : | 中特 | 型號 : | J641Y |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
?
產品簡介

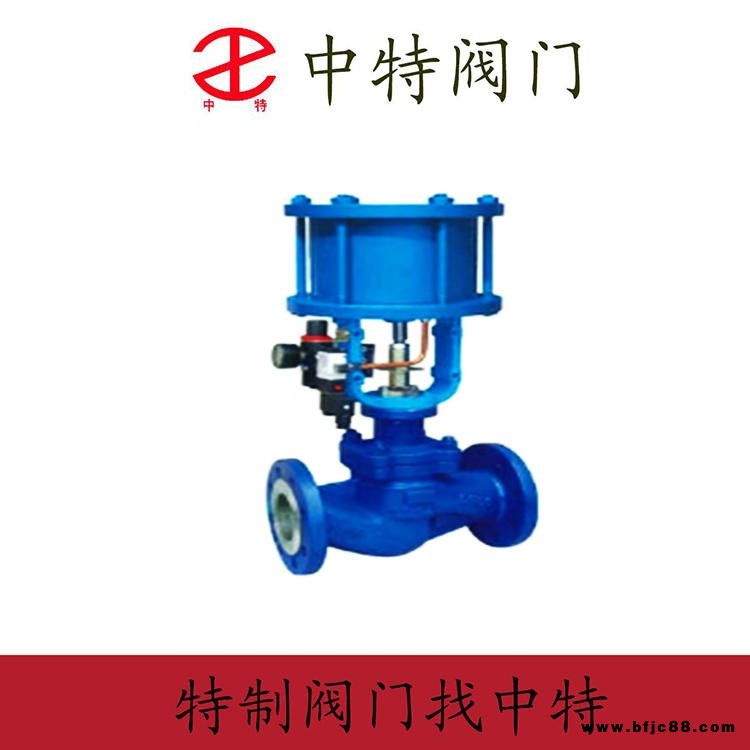

J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體(閥瓣)與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
詳細介紹
主要用途
J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
應用規范
設計與制造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
合金鋼 | Q/ZB66 | |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |
結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Slite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
主要零件材料及主要用途
?
優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
截止閥的結構形式：
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力 。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
性能規范
壓力等級 | 常溫試驗壓力（Mpa) | |||
殼體 | 密封 | 低氣壓密封 | ||
公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
適用溫度 | -40~+80℃ | |||
適用介質 | ? |
本閥門使用于城市液化氣貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置
結構說明
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到 高點上密封起作用。
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用
3、本閥門采用尼龍制品作密封面,填料為軟成型填料,上密封也為軟材質,密封性能較好.
零件材料
編輯
零 件 名 稱 | 材 料 |
閥 體 閥 蓋 | 碳 素 鋼 WCB |
閥 桿 | 鉻 不 銹 鋼 Cr13 |
閥 瓣 | 25# 密 封 面 尼 龍 1010 |
閥 桿 螺 母 | 青 銅 |
填 料 | 增強聚四氟乙烯成形 |
墊 片 | XB450 |
手 輪 | 球 墨 鑄 鐵 |
相關參數
鑄鋼螺栓閥蓋閘閥在設計和制造上都以實現 長的使用壽命和可靠性為目標。
旋啟式螺栓 - 使得維護和填料更換更加簡便易行。
填料函 - 可配置備選燈籠環和潤滑油注射器。
閥蓋連接 - ANSI壓力等級不同，連接也有所不同。
閥座環 - 分離式重型、全流道(全端口)環，易于維護。
閥體 - 全流道(全端口)，重型閥體，符合API 600標準的壁厚， 限度延長使用壽命。可配置用于旁路閥或排泄閥的輪轂。
手輪 - 易于操作的大手輪。也可配置齒輪操作機構，馬達執行機構或缸體執行機構，以滿足更高的應用環境要求。
壓蓋 - 兩件式壓蓋/壓蓋法蘭，自行對準調節，防止由于壓蓋翹起而造成閥桿損壞。
閥桿 - 經過精密機加工的閥桿具有后座結構。
后座 - 經過精密加工的閥蓋閥桿襯套實現后座閥桿密封。
閥瓣 - 堅固耐用的閥瓣，可提供塞型，球型或V形端口結構的閥瓣。
連接端口 - 根據管道特點選擇法蘭或對焊連接端口。
材料范圍
標準閥體 閥蓋材料包括9個等級的碳鋼，低合金鋼和不銹鋼。對于特殊應用，可以提供其它等級的合金鋼和不銹鋼。可提供完整系列的閥內件材料以滿足各種應用環境。可提供備選填料和墊圈材料，以滿足各種應用環境。
易于操作 螺紋閥座環易于接近進行維修或更換。大多數閥門上的填料旋啟式螺栓簡化了填料的更換。所有螺栓閥蓋結構使得拆卸更加迅速。
執行機構的適應性 - 所有閥門都可配置手輪，齒輪操作機構，電動馬達執行機構，或者氣動或液動缸體執行機構。
更長的使用壽命 堅固耐用的結構確保多年穩定可靠的使用。兩件式填料壓蓋防止壓蓋翹起和閥桿損壞。
塞型閥瓣 前能夠提供的 簡單， 經濟的閥瓣類型。所有通徑閥門的這種閥瓣是通過閥桿引導的。這類閥瓣具有不同的角度面對閥座，因此具有線接觸作用，從而實現 限度的密封。適用于現場維修的 簡單的閥瓣類型。
?
