| 品牌 : | 中特 | 型號 : | J44F46 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |

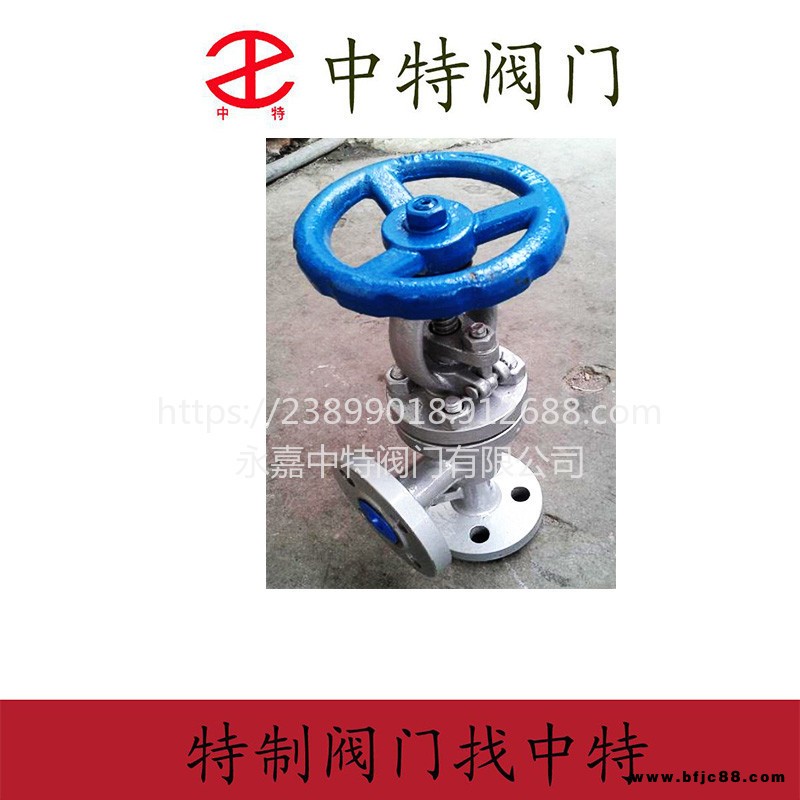

J44F46、J44F4、J44PO襯氟直角截止閥
襯氟直角截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座軸線做升降運動的閥門，是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。
J44F46、J44F4、J44PO襯氟直角截止閥
1、 與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、 密封面不易磨損、擦傷，密封性較好、壽命長。
3、 啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、 閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、 截止閥有三種結構形式：直通式、直流式、角式，其中直通式 為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中 小的。
6、 可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、 更換零件襯里材料可適用各種介質。
J44F46、J44F4、J44PO襯氟直角截止閥
計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
J44F46、J44F4、J44PO角式襯氟截止閥性能規范：
襯里、閥座 | 適用溫度（℃） | 適用介質 |
PTFE（F4） | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
PCTFE（F3） | ≤120 | |
FEP（F46） | ≤150 | |
PFA（可熔性F4） | ≤180 | |
PVDF（F2） | ≤100 | |
RPTFE（RF4） | ≤180 |
J44F46、J44F4、J44PO角式襯氟截止閥主要零件：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | |||
Z | C | R | PL | RL | ||||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | |
2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | ||||||
4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | ||
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | ||||
6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | ||||
7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ||||
8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | ||||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
10 | 手柄 | WCB | WCB | WCB | ||||
