| 品牌 : | 中特 | 型號 : | WJ41Y |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |
一、產品概述：

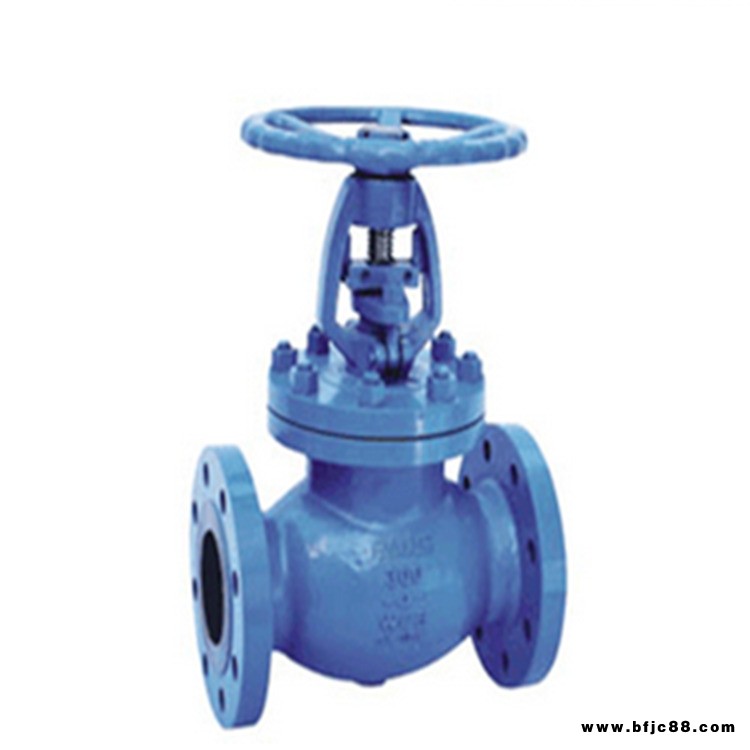

? WJ41Y美標波紋管截止閥用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止介質外漏的截止閥。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。zui適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
二、工作原理：
? WJ41Y美標波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
三、產品特點：
1、杜 外泄漏并符合國際密封標準。
2、使用壽命長減少維護次數降低經營成本。
3、沒有流體損失降低能源損失提高工廠設備安全。
4、堅固耐用的波紋管密封設計保證閥桿的零泄漏提供無需維護的條件。
5、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
美標波紋管截止閥特點
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型
（1）雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
（2）沒有流體損失，降低能源損失，提高工廠設備安全
（3）使用壽命長，減少維修次數，降低經營成本
（4）堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
（5）氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
(6）耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
(7)產品技術和性能全部按德標ARI標準制造
?特性：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要；
技術規范：
結構形式 | BB-BG-OSY |
驅動方式 | 手動 |
電動 | |
設計標準 | ASME?B16.10、BS1873 |
結構長度 | ASME?B16.10 |
連接法蘭 | ASME?B16.5 |
試驗和檢驗 | API598 |
