| 品牌 : | 中特 | 型號 : | J41Y |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 50-2000 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |

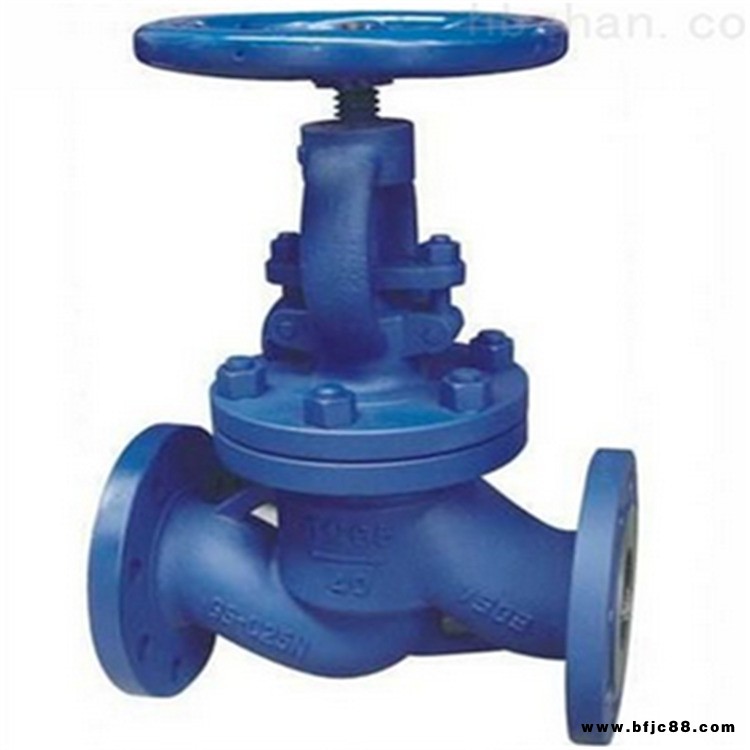

J41Y鉻鉬鋼截止閥
結構特點與用途
1、J41Y高中壓系列適用于高溫的蒸汽、油品管道上，具有耐高溫特點。
2、全關 時手輪按順時針方向旋轉；
3、可以安裝在管道的任何位置上，介質從下往 。
4、表面噴深藍色漆，法蘭部分留白。也可按客戶噴涂包裝。
?J41Y鉻鉬鋼截止閥
由于介質通過此類閥門時的流動方向發生了變化，因此截止閥的zui小流阻也較高于大多數其他類型的閥門。然而，根據閥體結構和閥桿相對于進、出口通道的布局，這種狀況是可以改善的。同時．由于截止閥瓣開與關之間行程小，密封面又能承受多次啟閉，因此它很適用于需要頻繁開關的場合。
截止閥的使用極為普遍，但由于開啟和關閉力矩較大、結構長度較長，通常公稱通徑都限制在250mm 以下，也有到400mm 的，但選用時需特別注意進出口方向。一般15Omm 以下的截止閥介質大都從閥瓣的下方流入，而200mm 以上的截止閥介質大都從閥瓣的上方流入。這是考慮到閥門的關閉力矩所致。為了減小開啟或關閉力矩，一般200mm 以上的截止閥都設內旁通或外旁通閥門。
執行標準：
設計與制造：B/T12235
結構長度：GB/T12221
法蘭尺寸：GB/6113 JB/T79
壓力-溫度：GB/T9131
試驗-檢驗：GB/T13927 JB/T9092
A、開啟過程
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。
3快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的zui后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
