| 品牌 : | 中特 | 型號 : | J941H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | 40-800 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |

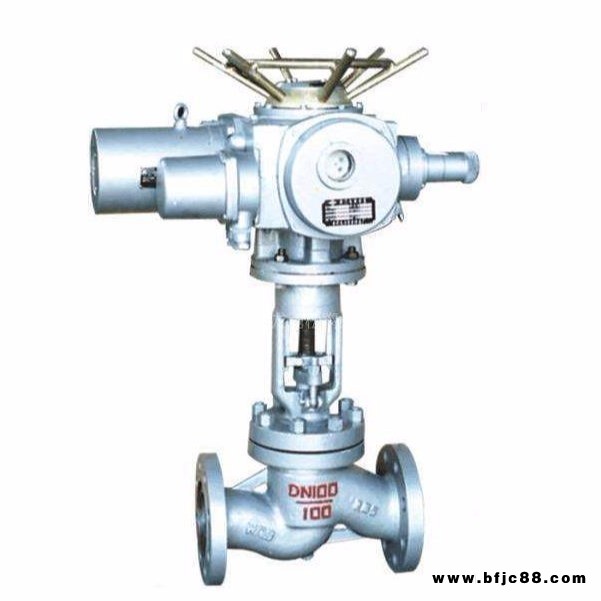

J941H電動截止閥
產品概述
電動截止閥法蘭連接的截止閥適用于公稱壓力PN1．616MPa，工作溫度-29550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
性能特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
技術參數
零件名稱 | 材料牌號 | |||
閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
支架 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
閘瓣 | 2Cr13 | 304 | 316 | Cr5Mo |
閥桿 | 2Cr13 | 304 | 316 | 25Cr2MoV |
閥座 | 25 | 304 | 316 | 304 |
密封環、墊片 | 304、包覆墊 | |||
填料 | 增強柔性石墨 | |||
主要外形尺寸及連接尺寸
公稱壓力PN(MPa) | 公稱通徑 | 主要外形尺寸及連接尺寸 | 電動裝置 | 重量 | ||||||||||
L | D | D1 | D2 | D3 | b-f | f | z-d | H | L1 | L2 |
|
| ||
1.6 | 50 | 230 | 160 | 125 | 100 | - | 3-18 | - | 4-18 | 645 | 590 | 371 | DZW10A | 48 |
65 | 290 | 180 | 145 | 120 | - | 3-18 | - | 4-18 | 690 | 590 | 371 | DZW10A | 90 | |
80 | 310 | 195 | 160 | 135 | - | 3-20 | - | 8-18 | 715 | 590 | 371 | DZW10A | 65 | |
100 | 350 | 215 | 180 | 155 | - | 3-22 | - | 8-18 | 770 | 590 | 371 | DZW15A | 71 | |
125 | 400 | 245 | 210 | 185 | - | 3-24 | - | 8-18 | 780 | 590 | 371 | DZW20A | 119 | |
150 | 480 | 280 | 240 | 210 | - | 3-24 | - | 8-23 | 810 | 590 | 371 | DZW30A | 210 | |
200 | 600 | 335 | 295 | 265 | - | 3-26 | - | 12-23 | 967 | 810 | 515 | DZW45A | 320 | |
250 | 650 | 405 | 355 | 320 | - | 3-30 | - | 12-23 | 1143 | 810 | 515 | DZW60A | 550 | |
300 | 750 | 460 | 410 | 375 | - | 3-30 | - | 12-23 | 1292 | 830 | 540 | DZW90A | 785 | |
2.5 | 50 | 230 | 160 | 125 | 100 | - | 3-20 | - | 4-18 | 645 | 590 | 370 | DZW10A | 50 |
65 | 290 | 180 | 145 | 125 | - | 3-22 | - | 8-18 | 690 | 590 | 371 | DZW10A | 62 | |
80 | 310 | 195 | 160 | 145 | - | 3-22 | - | 8-18 | 715 | 590 | 371 | DZW15A | 67 | |
100 | 350 | 230 | 190 | 160 | - | 3-24 | - | 8-23 | 770 | 590 | 371 | DZW20A | 73 | |
125 | 400 | 270 | 220 | 188 | - | 3-28 | - | 8-15 | 780 | 590 | 371 | DZW30A | 127 | |
150 | 480 | 300 | 250 | 218 | - | 3-30 | - | 8-15 | 875 | 810 | 515 | DZW45A | 215 | |
200 | 600 | 360 | 310 | 278 | - | 3-1 | - | 12-25 | 967 | 810 | 515 | DZW60A | 322 | |
250 | 650 | 425 | 370 | 332 | - | 3-1 | - | 12-30 | 1153 | 830 | 540 | DZW90A | 585 | |
300 | 750 | 485 | 430 | 390 | - | 4-1 | - | 12-30 | 1292 | 830 | 540 | DZW120A | 795 | |
4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 3-20 | 4 | 4-18 | 645 | 590 | 371 | DZW10A | 61 |
65 | 290 | 180 | 145 | 125 | 110 | 3-22 | 4 | 8-18 | 690 | 590 | 371 | DZW10A | 75 | |
80 | 310 | 195 | 160 | 145 | 121 | 3-22 | 4 | 8-18 | 715 | 590 | 371 | DZW20A | 84 | |
100 | 350 | 230 | 190 | 160 | 150 | 3-24 | 4.5 | 8-23 | 770 | 590 | 371 | DZW30A | 101 | |
125 | 400 | 270 | 220 | 188 | 176 | 3-28 | 4.5 | 8-25 | 782 | 810 | 371 | DZW45A | 207 | |
150 | 480 | 300 | 250 | 218 | 204 | 3-30 | 4.5 | 8-25 | 875 | 810 | 515 | |||
