| 品牌 : | 中特 | 型號 : | CS14H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 膨脹式 |
| 類型(通道位置) : | 直通式 |

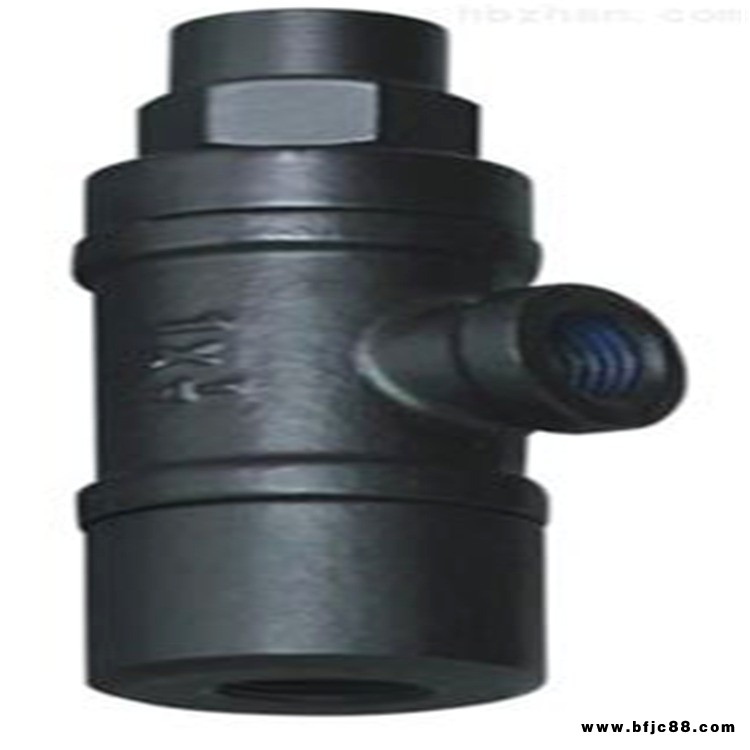

CS14H角式液體膨脹式疏水閥是屬于熱靜力式疏水閥的一種，它可以以在蒸汽管網和用汽設備中，及時的排除凝水和自動的阻止蒸汽泄漏，從而可以保證供汽，用汽設備的正常進行，提高汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質波紋管，特殊焊接工藝制成，節能效果顯著。廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
CS14H角式液體膨脹式疏水閥產品特點：
具有排水溫度調節機構，可在80-100度之間調節，使用方便。
排水是連續的，而且沒有噪音。
溫度敏感元件，采用不銹鋼耐腐蝕。
不受振動，蒸汽壓力波動和水鋰的影響。
體積小、重量輕、安裝方便。
工作原理：
疏水閥的溫度元件中充滿液體，當冷凝水低于給定溫度80-100度時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100度時，元件膨脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100度中任意給定角定。
外形連接尺寸：
型號 | 公稱通徑 | A | B | C | 型號 | 公稱通徑 | L | H | D | D1 | D2 | b | f | Z-φd |
CS14FH-16C2540 | 15 | 170 | 88 | 35 | CS44FH-16C2540 | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 4-φ14 | |
20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||
25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||
32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||
40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||
50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
角式液體膨脹式疏水閥的優點是：體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于80%，不銹鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低于飽和溫度18℃-40℃。角式液體膨脹式疏水閥是熱靜力型疏水閥中***經濟實驗用的節能型疏水閥。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。角式液體膨脹式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。
