| 品牌 : | 中特 | 型號 : | CS18H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 脈沖式 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
CS18H脈沖式疏水閥使用和利用蒸汽的設備上只需要蒸汽。在這種設備內肯定要產生凝結水,凝結水則成為有害的流體,同時還混入了空氣和其他不可凝氣體,成為引起設備產生故障和降低性能的原因。
結構特點
吊桶式 ·存在過熱蒸汽或基本無冷凝水的場合下,以及疏水閥的尺寸過大的場合下,容易出現冷凝水量無法確保吊桶浮起的情況,從而導致閥無法關閉,蒸汽不斷排出。因此,在冷凝水很少的使用場合中,不可以使用吊桶式。 ·入口側的壓力急劇下降時,疏水閥內的冷凝水將再次蒸發,從而使吊桶的浮力消失,導致蒸汽不斷排出。請務必注意。]浮球式b]·浮球式疏水閥將冷凝水集中在了主體內部,因此在寒冷地帶使用時必須預防結凍現象。]恒溫式b]·過熱蒸汽的場合下易發生故障,請勿使用于此場合。 ·恒溫式,熱力式都無需進行保溫處理。 進行保溫處理后易發生無法感知溫度,變壓室內的蒸汽無法散熱從而導致疏水閥無法工作的現象。恒溫式與熱力式的比較 工作溫度特性 由于熱電偶式疏水閥低于飽和蒸汽溫度－5~－10℃開始工作,因此杜 了生蒸汽的排出,能夠在標準壓力條件下實現穩定地工作。蠟元件式疏水閥在固定溫度下進行工作。熱力式疏水閥的工作基本與溫度無關。 通氣時工作性 恒溫式疏水閥在通氣初期時為閥開狀態,通氣的加熱時間較短。 熱力式疏水閥在通氣初期時為閥閉狀態,雖然通過設計微縫加以改善,但通氣時的加熱時間還是較長

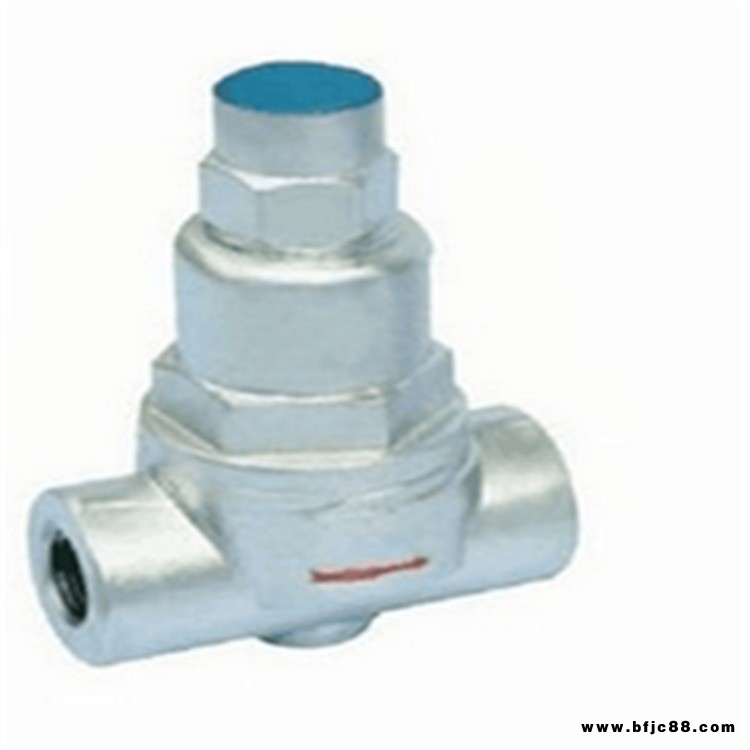

CS18H脈沖式疏水閥
根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型： 1. 機械型：依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括： o 浮球式：浮子為封閉的空心球體 o 敞口向上浮子式：浮子為開口向上的桶型 o 敞口向下浮子式：浮子為開口向下的桶型 2. 熱靜力型：依靠液體溫度的變化而動作，包括： o 雙金屬片：敏感原件為雙金屬片 o 蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體 3. 熱動力型：依靠液體的熱動力學性質的變化而動作。 o 圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作 o 脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
?
