| 品牌 : | 中特 | 型號 : | CS41H-3NL |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |

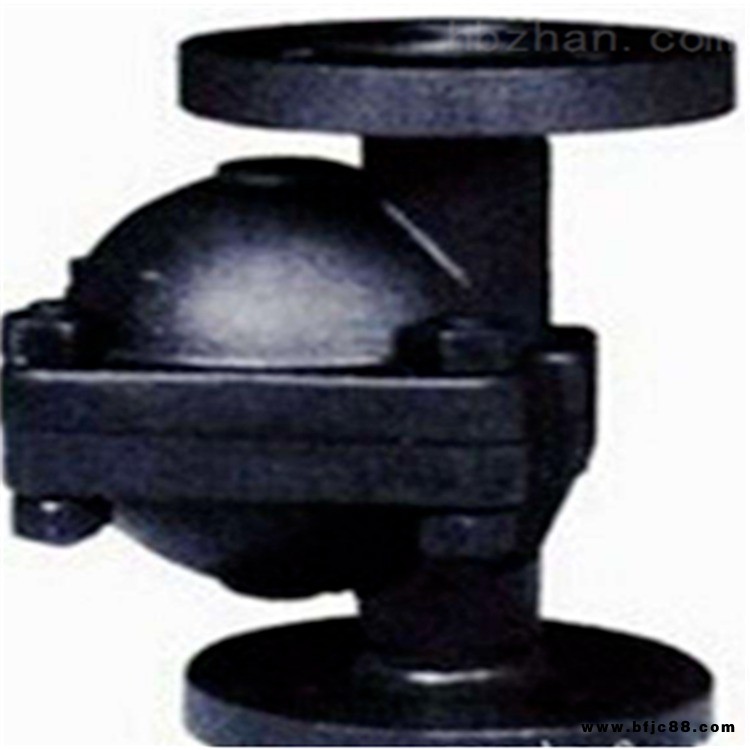

CS41H-3NL立式自由浮球式疏水閥
工作原理
結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
規格外型尺寸表?
型 ???? 號 | 通徑 | 連接方式 | 外形尺寸 | |
H | L | |||
CS11H-16-ⅠL CS11H-16C-ⅠL | 15 | 螺紋 | 120 | 84 |
20 | 120 | 84 | ||
25 | 120 | 84 | ||
CS41H-16-ⅠL CS41H-16C-ⅠL | 15 | 法蘭 | 150 | 84 |
20 | 150 | 84 | ||
25 | 150 | 84 | ||
CS11H-16-ⅡL CS11H-16C-ⅡL | 15 | 螺紋 | 160 | ? ?170 ? |
20 | 160 | 170 | ||
25 | 160 | ?170 | ||
CS41H-16-ⅡL CS41H-16C-ⅡL | 15 | 法蘭 | 210 | 195 |
20 | 210 | 195 | ||
25 | 210 | 195 | ||
CS41H-3NL立式自由浮球式疏水閥
?安裝及使用說明
1、浮球式疏水閥在安裝前必須清冼管路，除去雜物。
2、 疏水閥應水平安裝，疏水前的管道要朝疏水閥方向下坡一點，以免產生汽鎖現象 , 其閥體上指示的流向必須與管路內凝結水的流向*。
3、本閥在安裝時，應盡可能接近供熱設備，管路直徑不能小于本閥的公稱通徑。
4、本閥應安裝在蒸汽管路的末端， 低點。
5、整個裝置中，各設備各安裝疏水閥，分別排出凝結水，以免產生汽阻現象，影響加熱效果。
6、若長期停止送汽時，疏水閥體內的積水應由閥體下端螺塞孔排出。
7、在每個疏水閥前后要安裝門，宜采用閘閥，以便于維修疏水閥時使用。
