| 品牌 : | 中特 | 型號 : | ZQSSF |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
自由半浮球式蒸汽疏水閥關閉方式：
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動， 限度地發揮出機器的熱效率。
內螺紋連接（CS15H-16C）、法蘭連接（CS45H-16C），半浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，閥體材料為碳鋼的蒸汽疏水閥。是機械型疏水閥中工作性能 可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。用于蒸汽加熱設備，蒸汽管網凝結水回收系統。
工作原理：只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。
疏水閥起動時，半球浮子UFO（4）沉在發射臺（7）上，凝結水在進出口壓差的作用下經濾網（3）、發射導管（6）上小孔流入閥腔， 后從排水噴嘴（5）排出；
當蒸汽進入后，半球浮子UFO內凝結水被擠出，所受浮力漸增，迫使它上浮與排水噴嘴吻合，疏水閥處于阻汽狀態；

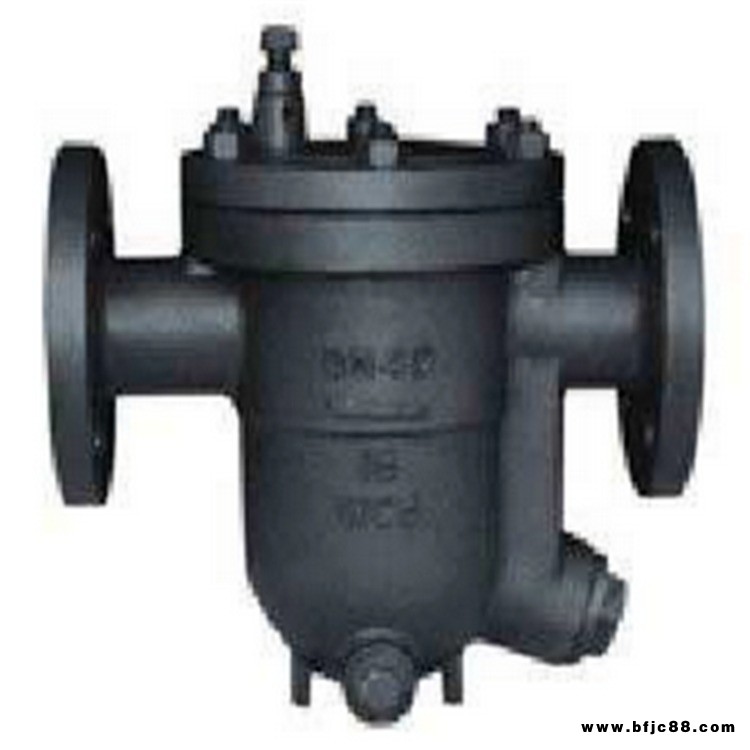

自由半浮球式蒸汽疏水閥
性能及特點：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高90％。
5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。
