| 品牌 : | 中特 | 型號 : | Z61Y |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 50-600 | 適用介質 : | 水 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 用途 : | 調節 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 3C閥門類別 : | 工業 |

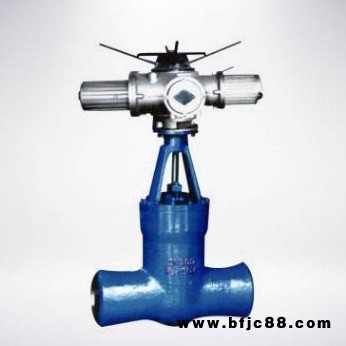

Z61Y-250、Z61Y-320 型高壓電站閘閥
產品說明
Z61Y-250、Z61Y-320 型高壓電站閘閥：手動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力 PN250PN320，閥體材料為碳素鋼的高溫高壓電站閘閥。
產品性能參數
Z61Y-250、Z61Y-320 型高壓電站閘閥主要性能參數 | |||||
型號 | PN | 工作壓力/MPa | 適用溫度/ | 適用介質 | 閥體 |
Z61Y-250 | 250 | 25 | 425 | 水、蒸汽 | WCB |
Z61Y-320 | 320 | 32 | |||
產品零部件材料
Z61Y-250、Z61Y-320 型高壓電站閘閥零部件材料 | |||||
型號 | 材料 | ||||
閥體 | 閘板 | 閥蓋 | 閥桿 | 填料 | |
Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增強柔性石墨 |
Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA | 增強柔性石墨 |
產品外形及結構尺寸
Z61Y-250、Z61Y-320 型高壓電站閘閥主要外形及結構尺寸 | |||||
DN | L | D | H | D0 | 重量/kg |
50 | 280 | 82 | 585 | 300 | 42 |
65 | 340 | 110 | 650 | 320 | 53 |
80 | 475 | 130 | 680 | 400 | 130 |
100 | 500 | 170 | 755 | 450 | 180 |
125 | 600 | 195 | 830 | 500 | 190 |
150 | 700 | 225 | 1050 | 550 | 320 |
175 | 750 | 255 | 1050 | 600 | 400 |
200 | 800 | 285 | 1050 | 650 | 550 |
225 | 850 | 300 | 1100 | 700 | 600 |
