| 品牌 : | 中特 | 型號 : | Q61F |
| 材質 : | 碳鋼 | 連接形式 : | 焊接 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | 10-600 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 排氣 | 類型(通道位置) : | 直通式 |
| 作用對象 : | 氧氣 | 3C閥門類別 : | 工業 |

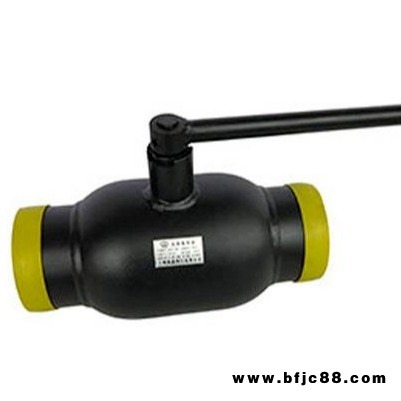

一、Q61F手柄式全焊接球閥基本參數：
閥門型號：q61f
連接方式：焊接、對焊
產品規格：dn15-200
工作壓力：pn25-pn40
溫度范圍：-40-200
產品材質：wcb、a105、f11、f22、cf8等
適用介質：水、石油、天然氣等其它介質
驅動方式：手動
二、Q61F手柄式全焊接球閥主要用途：
城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道
三、Q61F手柄式全焊接球閥規格尺寸：
?
dn | pn | l | d | d1 | d2 | h | b | h1 |
15 | 40 | 230 | 10 | 21.3 | 33.7 | 98 | 145 | 22 |
20 | 40 | 230 | 15 | 26.9 | 42.4 | 103 | 145 | 23 |
25 | 40 | 230 | 20 | 33.7 | 48.3 | 118 | 145 | 34 |
32 | 40 | 260 | 25 | 42.4 | 60.3 | 121 | 145 | 33 |
40 | 40 | 260 | 32 | 48.3 | 70 | 120 | 190 | 43 |
50 | 40 | 300 | 40 | 60.3 | 88.9 | 127 | 190 | 44 |
65 | 25 | 300 | 50 | 76.1 | 101.6 | 159 | 280 | 62 |
80 | 25 | 300 | 65 | 88.9 | 121 | 171 | 280 | 68 |
100 | 25 | 325 | 80 | 114.3 | 146 | 218 | 280 | 101 |
125 | 25 | 325 | 100 | 139.7 | 177.8 | 252 | 400 | 101 |
150 | 25 | 350 | 125 | 168.3 | 219.1 | 272 | 600 | 107 |
200 | 25 | 400 | 150 | 219.7 | 273 | 300 | 900 | 123 ? |
