| 品牌 : | 中特 | 型號 : | GD941R |
| 結構形式 : | 杠桿式 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | 50-2000 |
| 公稱通徑 : | 50 | 安裝尺寸 : | 50 |
產品簡介
GD941R電動高溫蝶閥根據性能要求, 大口徑高溫蝶閥設有閥瓣和閥座密封副, 對閥門的流通性能、密封可靠性和啟閉力矩3 個方面進行了設計研究。
詳細介紹

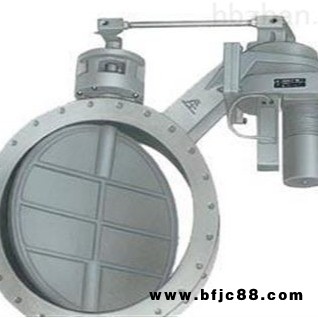

GD941R電動高溫蝶閥
調節型：
電壓：220V 380VAC
輸入信號：0-10(4-20)mA.DC
兩開關型：（配電動裝置）
適用介質：高溫煙氣或其它含塵高溫氣體
用于催化裂化裝置能量煙氣回收系統, 裝置的正常操作溫度680 ℃, 允許高連續使用溫度720 ℃, 高超溫800 ℃, 輸送含有催化劑顆粒的再生煙氣介質。由于介質對閥門沖刷強烈, 為防止閥體壁厚因沖刷減薄而失效, 閥體內大面積堆焊硬質合金, 閥體極易產生變形和開裂,堆焊難度較大。因為系統溫度較高, 金屬材料在高溫中機械性能急劇下降, 閥門應選用耐高溫材料。為防止閥門泄漏超標, 引起系統煙機不能正常停車, 從而造成重大事故, 對閥門密封結構及其零件的加工精度要求較高。
閥體由鋼板和鍛件法蘭焊接而成。閥桿為整體鍛件結構, 由外部軸承座支撐,并通過二端銷連接帶動閥瓣轉動。2 個半圓閥座前后錯開, 與閥瓣呈對稱式分布, 結合對稱式流線形結構的閥瓣, 使閥門具有良好的流通性能。3 組填料密封, 外加密封劑和吹掃二道輔助密封組成了高可靠性閥桿填料密封系統
GD941R電動高溫蝶閥
此結構的缺點是流通性能差, 不能滿足全開截面積的設計要求。經過反復設計、修改和計算, 完成了對開式閥座密封副設計(圖4) , 該閥座是2個半圓閥座, 它們前后錯開與閥瓣呈對稱式分布,使得閥瓣能夠設計成對稱式流線形結構, 使閥門具有良好的流通性能, 從而滿足了全開截面積要求和全開Cv 值要求。由于閥瓣結構對稱, 所以啟閉力矩較小。雖然其密封面某一處可能有泄漏現象, 但只要合理控制閥瓣和閥座的尺寸精度、形位公差和二者之間的裝配誤差, 就能有效控制泄漏率在合格范圍之內。
