| 品牌 : | 中特 | 型號 : | H42W |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

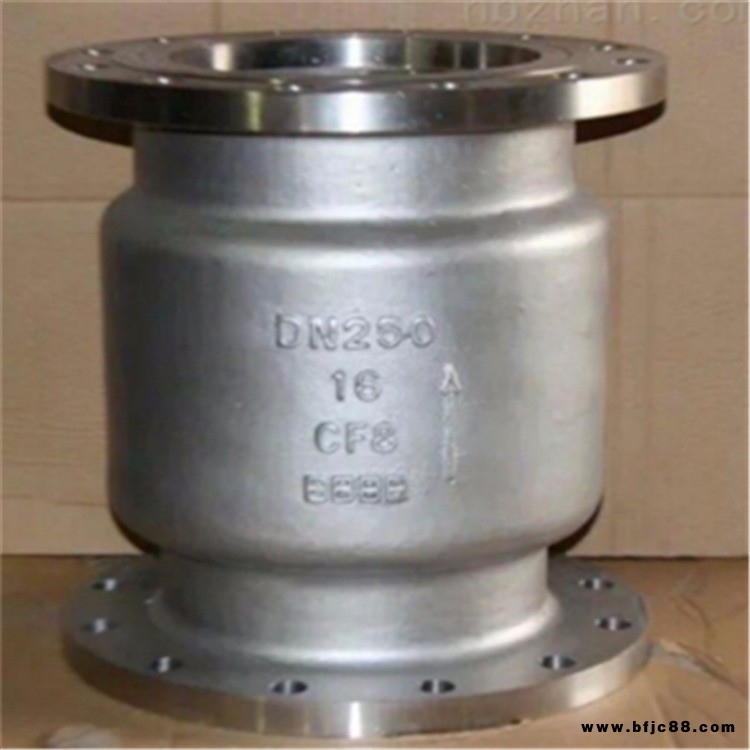

H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
工作原理：
H42W系列立式止回閥能防止介質倒流，起到介質止回作用。H42W不銹鋼立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因為管道里進口端介質的 壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）
不銹鋼立式止回閥結構特點：
1、上、下閥體用法蘭連接
2、制造和驗收條件按JB450的規定。
3、高壓升降止回閥的閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
4、不宜用于含有固體顆粒和粘度較大的介質。
不銹鋼立式止回閥設計與制造標準：
設計與制造：API6D、GB/T12236
法蘭尺寸：ASMEB16.5、JB/T79
壓力溫度：ASMEB16.34、GB/T9131
結構長度：ASMEB16.10、GB/T12221
檢驗與試驗：GB/T13927、JB/T9092
不銹鋼立式止回閥是閥瓣沿著閥體中心線滑動的閥門。管道立式止回閥是新出現的一種閥門，具有結構簡單，零部件少，分量輕等特點，外加工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種需防止介質倒流的管路上。H42H根據立式安 裝或臥式安裝工況，可加裝彈簧或不加彈簧。
不銹鋼立式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
不銹鋼立式止回閥產品應用：
嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
