| 品牌 : | 中特 | 型號 : | ZCZP |
| 材質 : | 不銹鋼 | 類型(通道位置) : | 直通式 |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 流動方向 : | 單向 | 用途 : | 調節 |
| 公稱通徑 : | 50-2000 | 工作溫度 : | 中溫 |

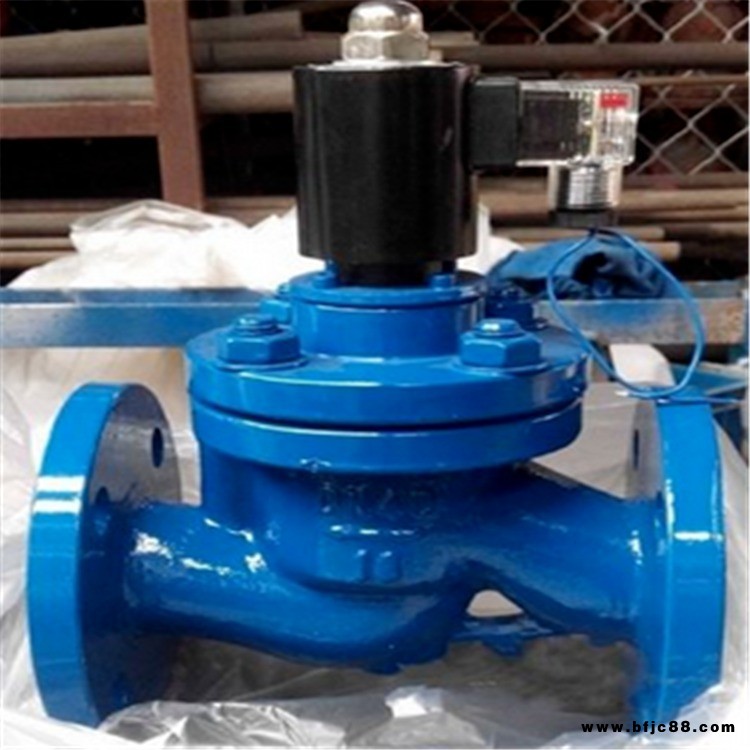

ZCZP中溫蒸汽電磁閥
是有副閥和主閥兩大部件構成的先導式二次開闊的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在段點常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥閥杯托上，開啟主閥，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥有呈封閉狀態。常開電磁閥，在斷電常位時，有彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作應吸下，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
主要參數：
項目 | 說明 | ||||||||||
工作介質 | 蒸汽及其它無腐蝕性氣體 | ||||||||||
介質溫度（℃） | ≤200 | ||||||||||
公稱壓力（MPa） | 1.6 | ||||||||||
工作壓差（MPa） | 0.05～1.6 | 0.10～1.6 | |||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
使用壽命（萬次） | ≥10 | ≥5 | ≥3 | ||||||||
公稱通徑（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
額定流量系數（KV） | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 |
泄漏量（ml/min） | 1.5 | 3 | 4.5 | 6 | 9 | 17 | 28 | 40 | |||
功耗 | 50VA | ||||||||||
防爆標志 | DIIBT4 | ||||||||||
防爆證編號 | CE991010 | ||||||||||
出線口接頭 | 內螺紋M20×1.5 | ||||||||||
環境溫度 | -40～+60℃ | ||||||||||
ZCZP中溫蒸汽電磁閥
安裝
1、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
2、蒸汽電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在蒸汽電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置.
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向*，不得安裝在有濺水或漏水的地方。
6、不能將蒸汽電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、安裝蒸汽電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、蒸汽電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
