| 品牌 : | 中特 | 型號 : | ZCA |
| 材質 : | 不銹鋼 | 類型(通道位置) : | 直通式 |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 流動方向 : | 單向 | 用途 : | 調節 |
| 公稱通徑 : | 50-2000 |
ZCA不銹鋼真空電磁閥是工業過程自動化控制系統用的執行器，適用于空氣、蒸汽、煤氣、自來水、蒸餾水、冷凍鹽水等液體介質，同時也可用于粘度小于4°E的油類，廣泛用于紡織、印刷、化工、塑料、制藥、表面處理等生產和科研部門真空管路上起啟閉作用。
二、工作原理：
? ?ZCA真空電磁閥的電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
三、產品特點：
1 、獨特設計、性能穩定，線圈、不易燒毀。
2 、可在高真空狀態下使用，也可在低壓的系統下使用，達到正負壓同用的優點。
3 、不僅結構簡單、密封性好、而且安裝尺寸小，驅動力矩小，操作簡單，易實現快速啟閉
?
四、技術參數：
參數↓?型號→ | ZCA-1 | ZCA-2 | ZCA-3 | ZCA-4 | ||||
工作壓力(Mpa) | -0.1～1.6 | |||||||
介質種類 | 空氣、煤氣、真空等 | 過熱蒸汽、高溫汽體 | 水、油、液體 | 高溫水、油 | ||||
介質溫度（℃） | ≤60 | ≤220 | ≤60 | ≤220 | ||||
電源電壓 | AC220V，其余規格可作特殊訂貨 | |||||||
公稱通徑（） | 15 | 20 | 25 | 32 | 40 | 50 | ||
流量系數(Kv) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
功率 | AC≤60VA ? ?DC≤50W | |||||||
?

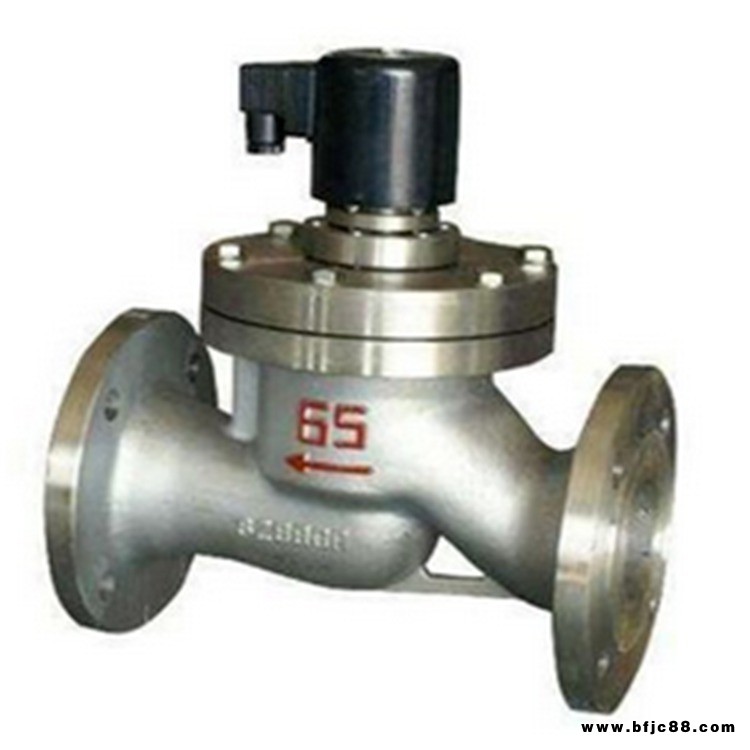

ZCA不銹鋼真空電磁閥
特點：1、采用直動式膜片結構無壓力啟動，擴充了其使用領域。
2、采用平板式膜片結構啟閉可靠，并增強了該產品的使用壽命。
3、選用塑封線圈可提高該產品在眾多環境下的安全使用。
4、液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
5、特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃
6、閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
原理：
外漏堵 ，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵 。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。 系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
