| 品牌 : | 中特 | 型號 : | ARVX |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 柱塞式 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 手動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 |
一、簡介：

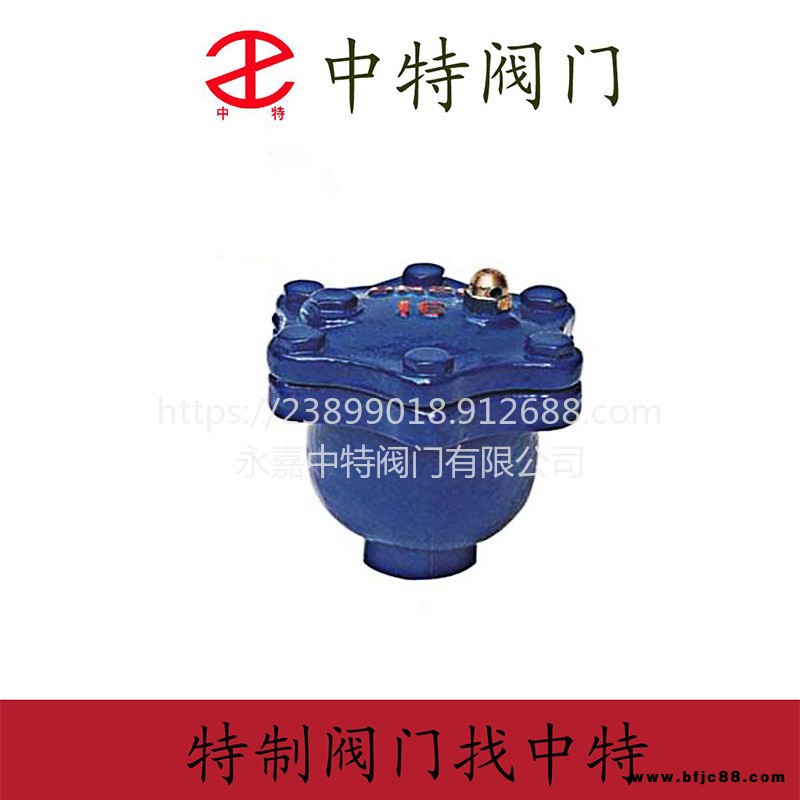

微量排氣閥，在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET)，使輸水變得困難，系統輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球，杠桿、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/6"，適合用于PN16工作壓力環境。介質溫度：0-80℃。排氣閥主要應用于暖通空調系統，往往安裝在制高點或彎頭等處，以排除管道中多余氣體、提高管路使用效率及降低能耗。介質溫度：0-80℃。
二、主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通徑：10～25mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
試驗標準：GB/T 13927 API598
三、主要零部件材料：
序號 | ARVX微量型零件名稱 | ARVX微量型零件材料 |
1 | 閥蓋 | 球墨鑄鐵 |
2 | 閥座 | 304不銹鋼 |
3 | 桿架 | 304不銹鋼 |
4 | 塞頭 | 合成橡膠BUNA-N，VITON |
5 | 杠桿 | 304不銹鋼 |
6 | 浮球 | 304不銹鋼 |
7 | 閥體 | 球墨鑄鐵 |
8 | 螺栓 | 鍍鋅鋼制 |
四、外形尺寸：
公稱通徑DN（mm） | 進口尺寸 | 出口尺寸 | 排氣孔尺寸 | ARVX微量型外形尺寸 |
15 | 1/2' | 1/4' | 1.6 | 102×86×127 |
20 | 3/4' | 1/4' | 1.6 | 102×86×127 |
25 | 1' | 1/4' | 1.6 | 102×86×127 |
