| 品牌 : | 中特 | 型號 : | QB2-10 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 柱塞式 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 手動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直角式 |
【簡單介紹】
QB2-10法蘭雙口快速排氣閥--,,排氣閥產品廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。

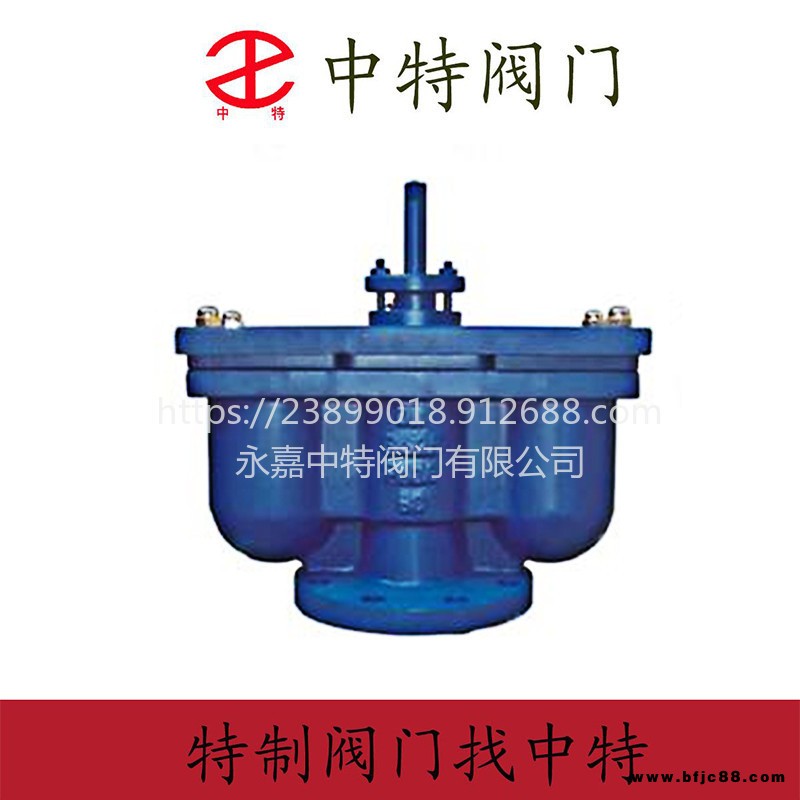

QB2-10法蘭雙口快速排氣閥
法蘭雙口快速排氣閥,,排氣閥產品廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。
作用原理：
? 當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。
■用途及主要性能規范:
本閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
⑴注：D＞350mm管路請選單口排氣閥（QB1-10）。
⑵安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以 驗停水。
⑶如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
本排氣閥適用水、熱水、zui高溫度100℃的管道上，使管道內的氣體全部排出。
■主要零件材料：
| 閥體密封墊閥 瓣開槽錐端定位螺釘閥桿空心球閥蓋墊片填料排氣口墊片 ? |
| 6171819排氣端蓋螺母護蓋螺母專用螺柱雙頭螺柱填料壓蓋螺母雙頭螺柱 ? |
■主要外形尺寸：
雙口排氣閥、球閥主要外形及連接尺寸 |
| 型號公稱通徑主要尺寸DD1D2LZ-φd介質閥體材料QB2-1304-φ18水鑄鐵QB2-14304-φ18水鑄鐵QB2-14704-φ18水鑄鐵QB2-155004-φ18水鑄鐵QB2-105408-φ20水鑄鐵QB2-157008-φ20水鑄鐵QB2-10型雙口排氣閥每小時排氣量表規格5立方米/小時4-17385-35214-59722-90427-1145 |
