| 品牌 : | 中特 | 型號 : | P42X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 蝶式 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 直通式 |

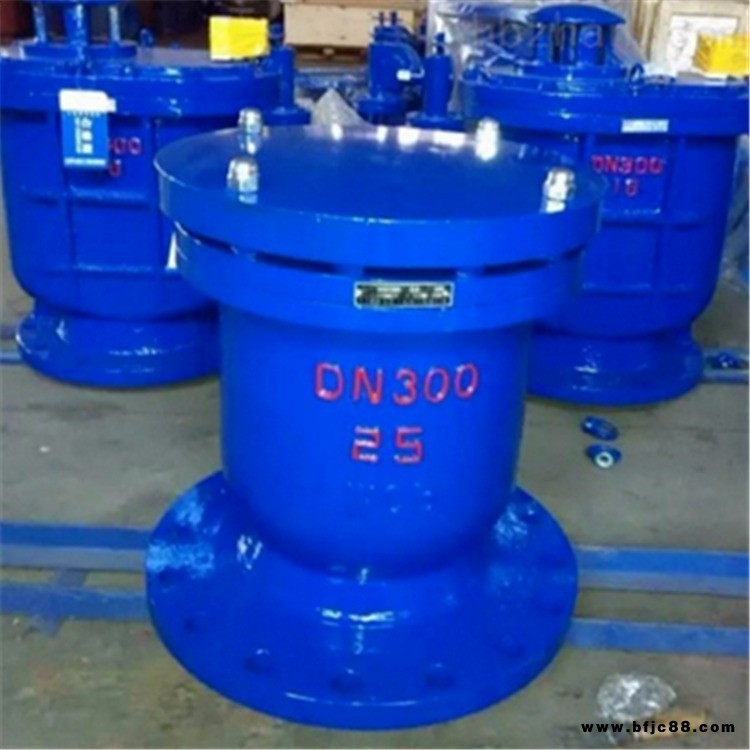

P42X單口快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
P42X單口快速排氣閥工作原理：
? ? ? 管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空 完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
產品特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
連接尺寸：
公稱通徑 （DN） ? | D ? ? ? ? ? ? | D1 ? ? ? ? ? | D2 ? ? ? ? ? ? ? | D3 ? ? ? ? ? ? | H ? ? ? ? ? ? ? ? ? | Z-Φd ? ? ? ? ? |
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
快速排氣閥是利用水對不銹鋼浮球的浮力作用特性原理，當排氣閥水位上升，在排氣的同時，浮球受到水的浮力作用，自動上浮，直到與排氣口的密封面接，到一定壓時球會自動關閉，當閥內水位降低時，球會隨水位下降而下降，這時就會通過排氣口向管道注入大量空氣，裝在管道上后，利用水對浮球的慣性自動開啟/關閉排氣口。管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空 完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住，排氣閥這時就完 于封閉狀態。
