| 型號 : | X41F | 品牌 : | 中特 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 結構形式 : | 緊定式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 用途 : | 調節 |
| 適用介質 : | 水 |
原則選用：
1、X41F美標旋塞閥用于分配介質和改變介質流動方向,其工作溫度不高于300℃,公稱壓力PN≤1.6MPa,公稱通徑不大于300mm,建議選用多通路旋塞閥。
2、牛奶,果汁,啤酒等食品企業業及制藥廠等的設備和管道上,建議選用奧氏體不銹鋼制的,緊定式圓錐形旋塞閥。
3、油開采, 田開采,管道輸送的支管,精煉和清潔設備中,公稱壓力級不大于Class300,公稱通徑不大于300mm,建議選用油封式圓錐形旋塞閥。
4、油田開采,天然氣開采,管道輸送的支管,精煉和清潔設備中,公稱壓力級不大于Class7500,公稱通徑不大于900mm,工作溫度不高于340℃,建議選用油封式圓錐形旋塞閥。
特點:
1、旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。
2、旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
3、旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不 銹鋼制成的該類閥門是食品工業和制藥工的zui佳選擇。
美標旋塞閥執行標準：
項目 | 設計 | 壓力-溫度標準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
標準 | ANSI B16.34API600 | ANSI B16.34 | ANSI B16.10 | ANSI B16.5 | API 598 |

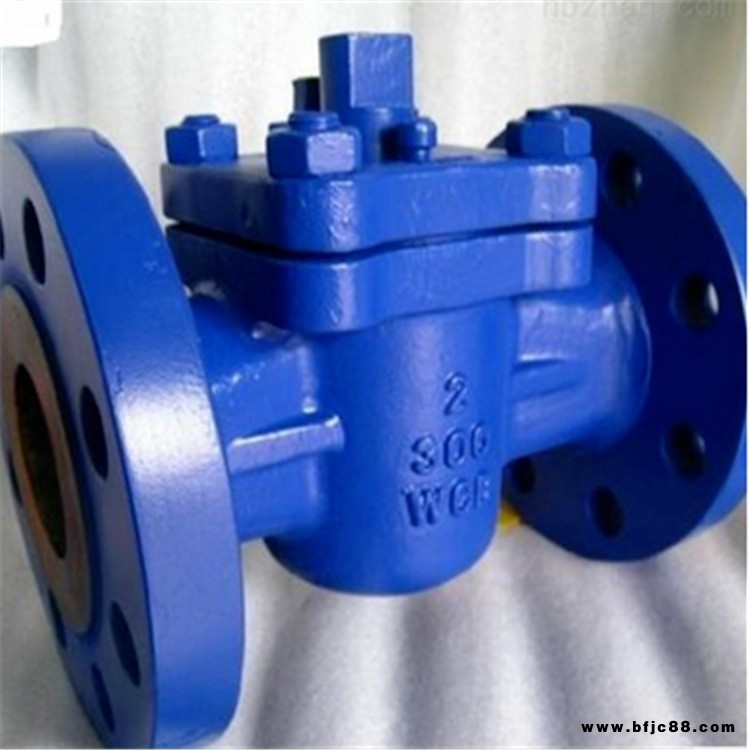

X41F美標旋塞閥
零部件材料:
閥體、閥蓋 | 塞體 | 調節閥 | 調節墊片 | O形圈 | 工作溫度 | 適用介質 |
WCB | WCB | F6 | PTFE | 氟橡膠 | -29～340℃ | 水、蒸汽、 、石油、石油產品、 、 |
A105 | A105 | F6 | ||||
CF8 | F304 | F304 | ||||
CF3 | F316 | F316 | PTFE | 耐酸220℃ | ||
CF8M | F304L | F304L | ||||
CF3M | F316L | F316L |
適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。通過安裝平衡閥可以將系統的總水量控制在合理的范圍內,從而克服＂流量大，小溫差＂的不合理運行工況。還可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不 銹鋼制成的該類閥門是食品工業和制藥工的zui佳選擇。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、 、 、暖通行業以及一般工業中。?
