| 品牌 : | 中特 | 型號 : | Y945H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |
產品簡介
電動蒸汽減壓閥主要由閥體、閥座等零件組成，采用雙座閥、雙錐閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其他型直行程電動執行器實現遙控和自動控制。 本系列產品的減壓比用到0.6較為合適。 本產品主要用于蒸汽管路，調節壓力。
詳細介紹
電動蒸汽減壓閥工作原理
減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，使閥后壓力也隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。

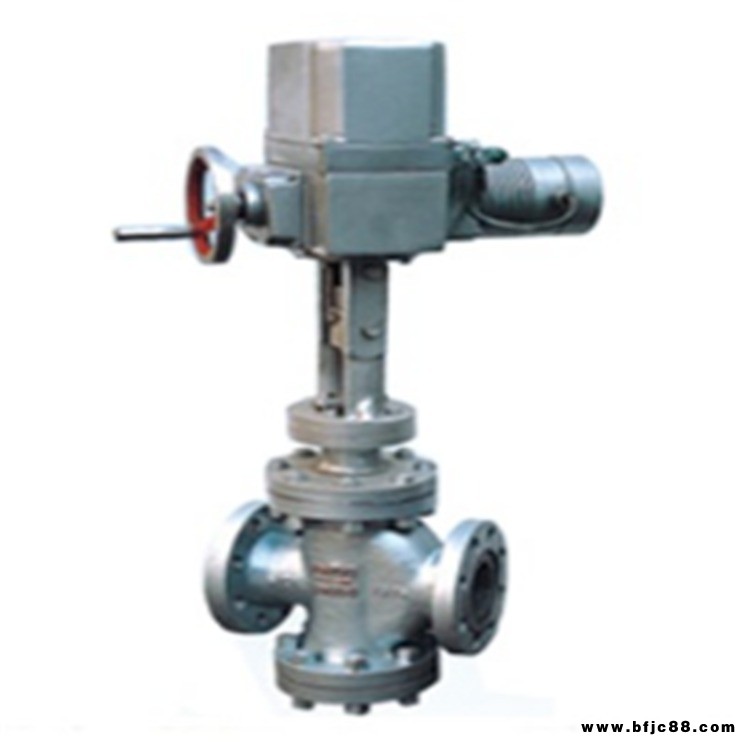

電動蒸汽減壓閥
內設有節流孔罩，增大了減壓幅度，同時避免減溫水直接噴射到閥體上，保護了閥體。本閥采用雙閥座、雙錐體閥瓣的結構，增大了過流面積和可調比。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。電動無級調節，二次壓力穩定，控制精度高。操作簡便，只需通過控制器修改二次壓力設定。運行平穩，使用壽命長。
執行器參數：
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
配執行機構型號 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 | ||||||||
行程 | 25 | 30 | 50/30 | 50 | 60 | 100 | ||||||
推力(N) | 4000 | 6400/1600 | 16000 | 2500 | ||||||||
全行程時間(S) | 20 | 32 | 37 | 62 | ||||||||
疏入信號 | 4-20mA DC | |||||||||||
供電電源 | 220V 50Hz | 380V 50Hz | ||||||||||
基本誤差(%) | ≤±2.5 | |||||||||||
基本誤差(%) | ≤±1.5 | |||||||||||
基本誤差(%) | ≤3 | |||||||||||
