| 樁工機械種類 : | 打樁機 | 品牌 : | 華力 |
| 型號 : | 23.26.28.30.36. | 外形尺寸 : | 11.5*6*28.7 |
| 鉆孔直徑 : | 300-2000 | 鉆孔深度 : | 40 |
| 回轉速度 : | 0.8m/min | 回轉角度 : | 360度 |
| 動力頭功率 : | 480 | 動力頭轉速 : | 1-25 |
| 扭距 : | 50 | 可配鉆桿類型 : | 長螺旋鉆桿400-1000型 |

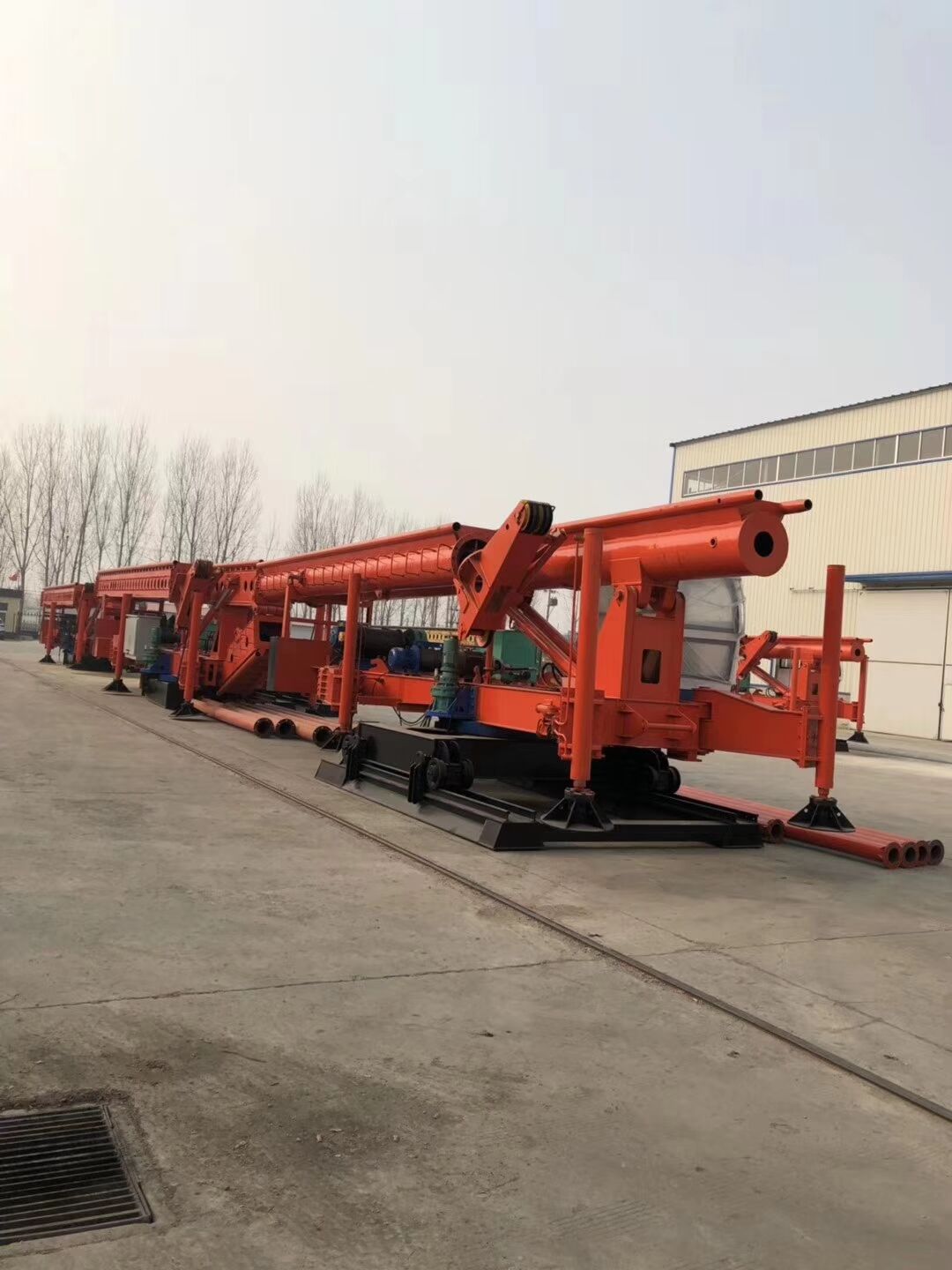

該機包括液壓步履樁架和鉆進系統兩部分。樁架采用液壓步履式底盤，自動化程度高，可自行行走及360度回轉，設有四條液壓支腿及一條行走油缸以輔助行走及回轉同時增加施工時的整機穩定性，可整機進行轉運。立柱為可折疊式箱型立柱，法蘭連接方式，立柱采用兩塊高厚度蒙板并且用大型折彎機折彎技術，經兩道焊縫焊接而成同時立柱內部每隔60cm加焊四根加強筋固定，增加立柱抗扭抗彎性。立柱由兩條變幅液壓油缸控制其起降。鉆進系統包括動力頭與鉆具，動力頭的輸出軸與螺旋鉆具為中空式，樁機采用長螺旋成孔，可通過鉆桿中心管將混凝土或泥漿]進行泵送混凝土CFG樁施工，即能鉆孔成孔一機一次完成，也可用于干法成孔、注漿置換改變鉆具后還可采取深層攪拌等多種工法進行施工。
結構及工作原理：該機液壓步履樁架主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、回轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成．
長螺旋鉆機立柱為折疊式，采用箱形截面結構型式，法蘭連接方式。立柱兩側配有圓形或方形滑道作為動力頭、鉆桿上下運動的導向和抗扭。此種鉆機配備的箱形可折疊式立柱利用液壓缸進行起降，方便快捷，運輸時也不需拆卸。立柱下部與上盤鉸接，中后部與斜撐桿鉸接，立柱頂部有滑輪組，用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭可沿滑道上下滑動托運時可裝卸。
