| 品牌 : | 宏圖機械 | 型號 : | ZWY型 |
| 加工定制 : | 是 | 類型 : | 扒渣機 |
| 裝卸物品 : | 礦石 渣料 建筑材料 土塊碎石 | 適用領域 : | 煤礦、金屬礦、非金屬礦、引水洞，鐵路 |
| 發動機功率 : | 22 | 卸載高度 : | 2400 |
| 鏟斗容量 : | 80 | 爬坡能力 : | 25度 |
| 掘起力 : | 60KN |
ZWY-50 ?60 ?70型礦用挖掘式裝載機
山西扒渣機，內蒙古膠輪式扒渣機，煙臺專供扒渣機

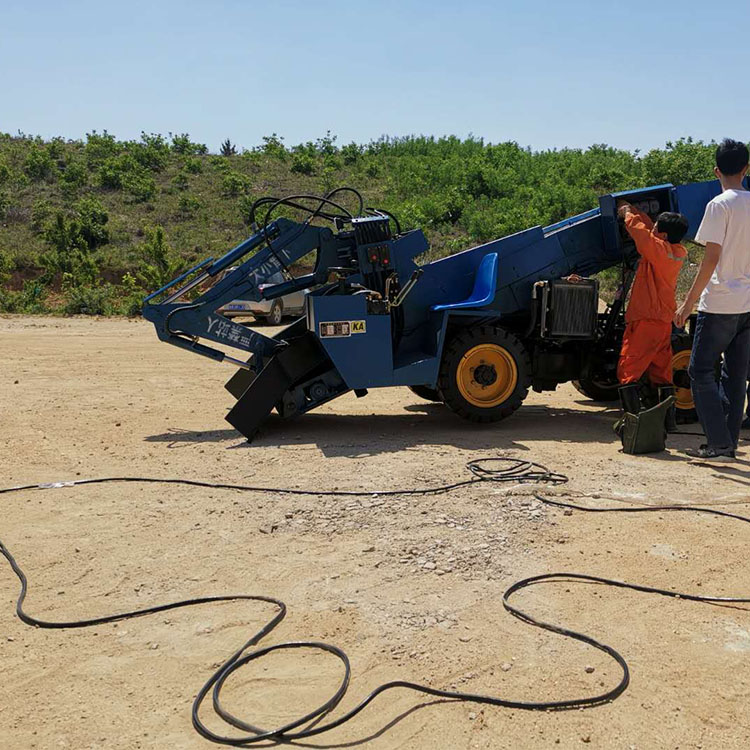

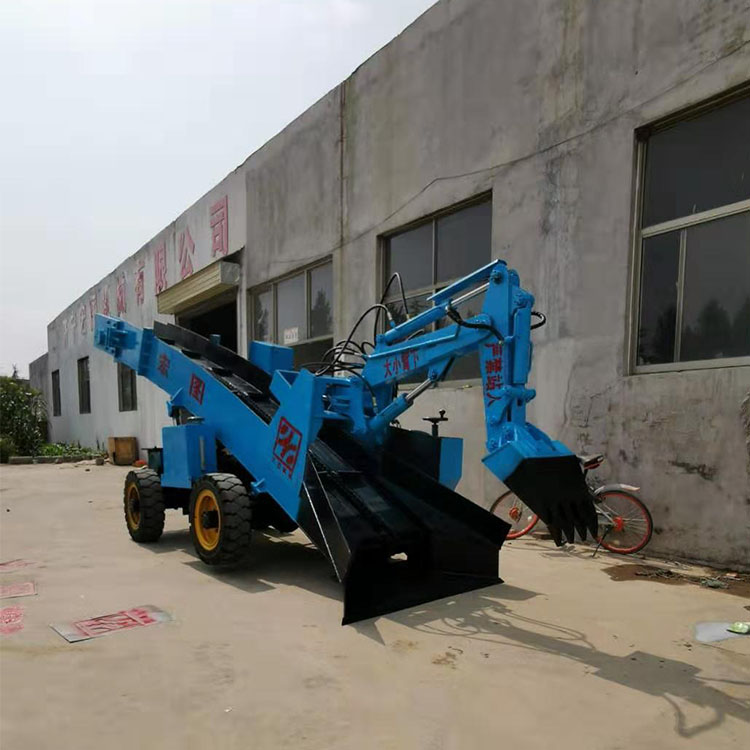

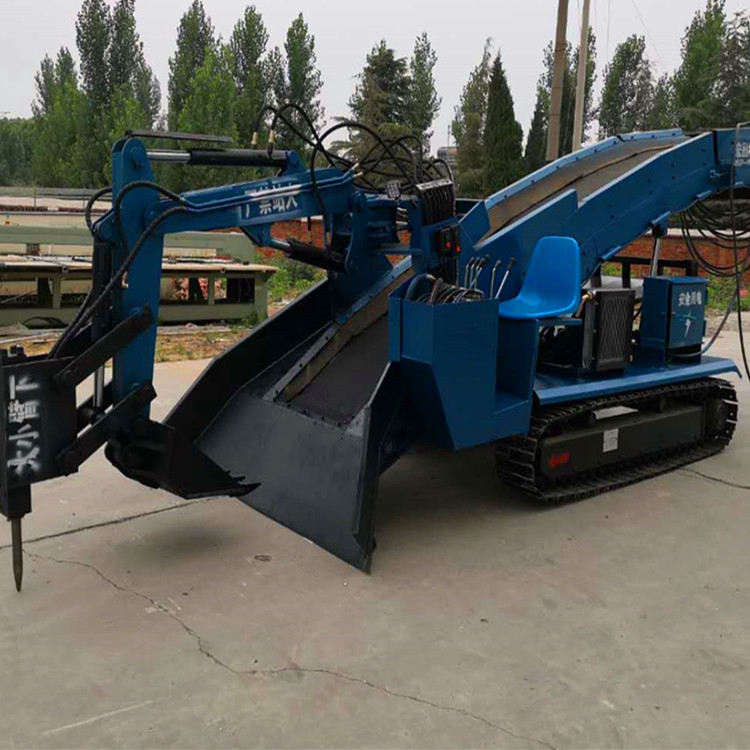

礦用挖掘式裝載機又稱扒渣機，坑道清理機，坑道出渣機。按照行走方式分為輪式和履帶式。它是及液壓行走，挖掘裝置，皮帶輸送，裝車，清理巷道底部五種功能。主要由電動機，液壓行走，挖掘裝置，行走裝置，皮帶輸送卸料和電器控制系統等部分組成。整車液壓系統由一臺15kw電動機為動力帶動齒輪泵，液壓油經油箱到多路閥到執行動作元件再回到油箱，通過多路閥的四個手柄完成對液壓裝置的控制。它突出的優點就是操作靈活，出渣效率高，以：2m*2m巷道為例，一排炮在一小時左右就可以清理干凈。
?
?
本公司膠輪四驅扒渣機的設計優點：
采用底盤分體設計，通過力強，可以靈活的通過巷道“小支脈”。輸送大架采用分體設計，對于豎井礦山下井安裝極為方便。皮帶采用pvg高拉力阻燃帶使用壽命長，可保證掘進巷道距離為360m以上。
挖掘式裝載機扒渣機型號主要有YTW-60，YTW-70,YTW-80,YTW-100
挖掘式扒渣機的優勢：
挖掘式裝載機扒渣機具由轉彎靈活，操作簡單，掘進巷道不用調頭，效率高
項目 ? | 單位 | 參??????????????????數 | ||||
ZWY-50 | ZWY-60 | ZWY-70 | ZWY-80 | ZWY-100 | ||
機長 | mm | 4300 | 4300 | 5600 | 6000 | 6400 |
機寬 | 1300 | 1500 | 1700 | 1700 | 1730 | |
機高 | 1500 | 1500 | 1500 | 1770 | 1650 | |
軸距 | 1300 | 1500 | 1700 | 1700 | 1700 | |
礦料 | 600*600 | 600*600 | 600*600 | 800*600 | 800*600 | |
離地間隙 | 180 | 180 | 180 | 160 | 190 | |
整機質量 | Kg | - | - | - | - | - |
舉升高度 | mm | 1350 | 1350 | 2100 | 2100 | 2100 |
料架裝車高度 | 1200 | 1200 | 1500 | 1600 | 1500 | |
適合裝車長度 | 1500 | 1500 | 1700-2200 | 1750-2100 | 1700-2100 | |
鏟斗舉升高度 | 2000 | 2100 | 1900 | 1800 | 1740 | |
總功率 | kw | 15 | 15 | 15 | 19 | 19 |
回轉角度 | （°） | 73 | 73 | 73 | 73 | 73 |
行車速度 | Km/h | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
挖掘力 | Kn | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 |
