| 品牌 : | GH/工恒 | 型號 : | H42F |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN15-DN250mm |
| 適用介質 : | 液、氣、氨、氮、氫 | 形態 : | 球式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 伺服 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

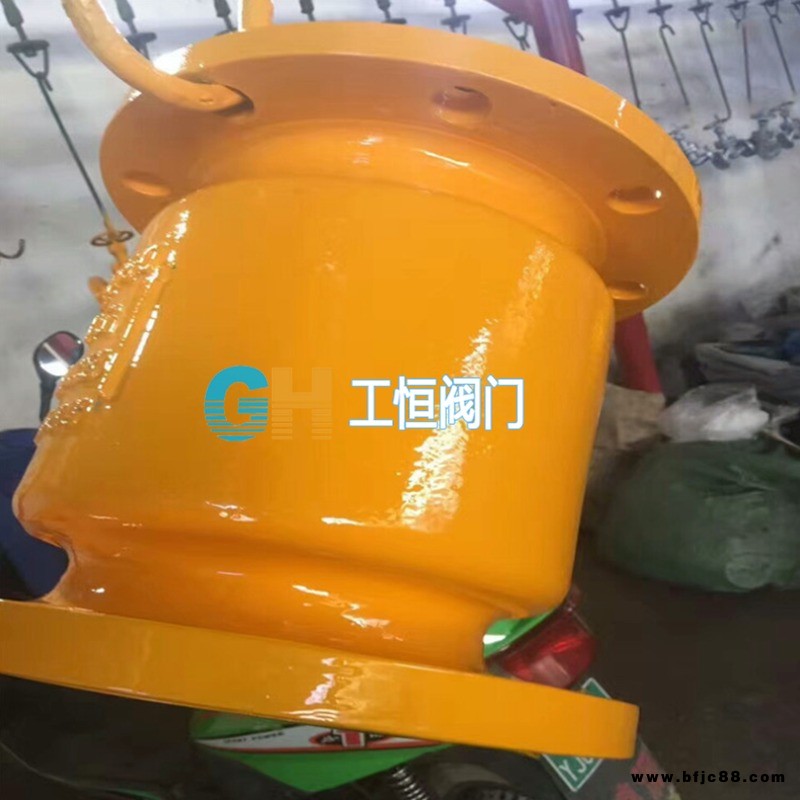

H41B、H42B、H44B氨用止回閥在閥體材料上選用耐腐蝕鋼(碳素鋼添加耐蝕合金元素)，可耐燃?xì)狻⒏g，低溫可至-40℃-120℃。閥體全部采用精鑄，防止閥門耐腐蝕性能差、殼體易穿孔的缺點。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。
【產品介紹】：
H41B、H42B、H44B氨用止回閥有法蘭升降式氨用止回閥、法蘭立式氨用止回閥和法蘭旋啟式氨用止回閥，嚴格按氨用閥門標準設計制造，密封面采用巴氏合金或四氟聚乙烯，摩擦系數小，耐磨性能好，動作靈活可靠 ，密封性能優良。適用于或管道，起防止介質回流。
【工作原理】：
H41B、H42B、H44B氨用止回閥閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
【產品特點】：
1、結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
2、在使用過程中遇到溫差幅度變化環境下，能自然達到化學處理性能。
3、是能自動阻止流體倒流的閥門，簡潔合理的結構，無需附加任何驅動附件。
4、針對、介質輸送的特殊要求，其密封面采用巴氏合金、四氟、尼龍等。
主要零件材料
零件名稱 | 閥體 | 閥瓣 | 密封圈 |
H42B-25 | 鑄鐵 | 碳鋼 | 巴氏合金 |
H42B-40 |
性能規范
公稱壓力 | 試驗壓力PS（MPa） | 工作壓力P（MPa） | 工作溫度（℃） | 適用介質 | |
殼體 | 密封 | ||||
2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 氨、氨液 |
主要尺寸
PN | DN | H | D | D1 | D2 | b | f | Z-φd |
4.0MPa | 32 | 120 | 135 | 100 | 78 | 18 | 2 | 4-18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-25 |
