| 加工定制 : | 是 | 品牌 : | GH/工恒 |
| 型號 : | ZJHJ | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 20-300 |
| 適用介質 : | 液化氣,其他 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 執行器 |
| 形態 : | 角式 | 類型(通道位置) : | 直角式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

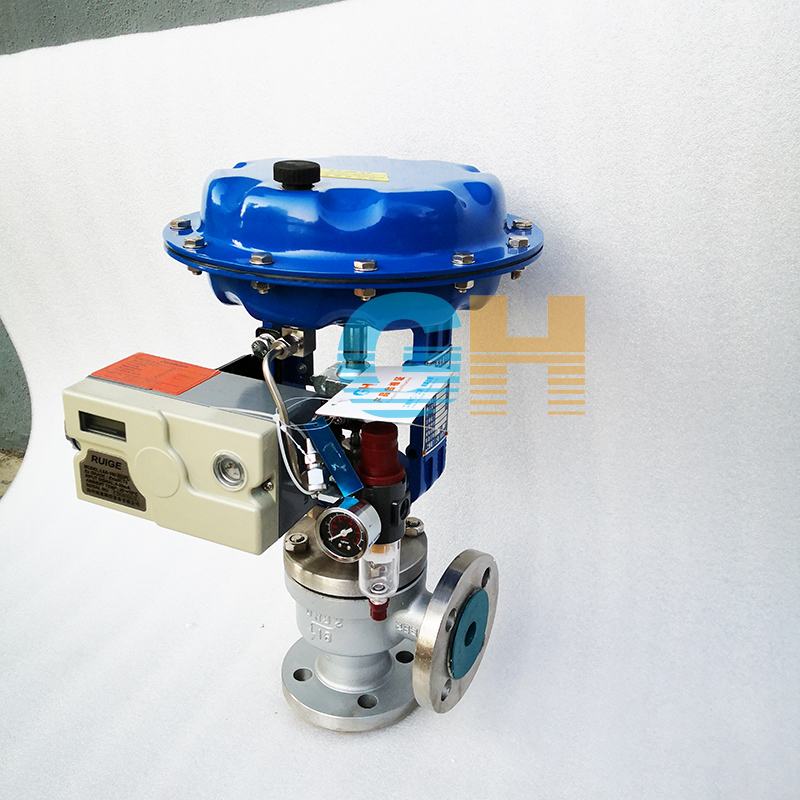

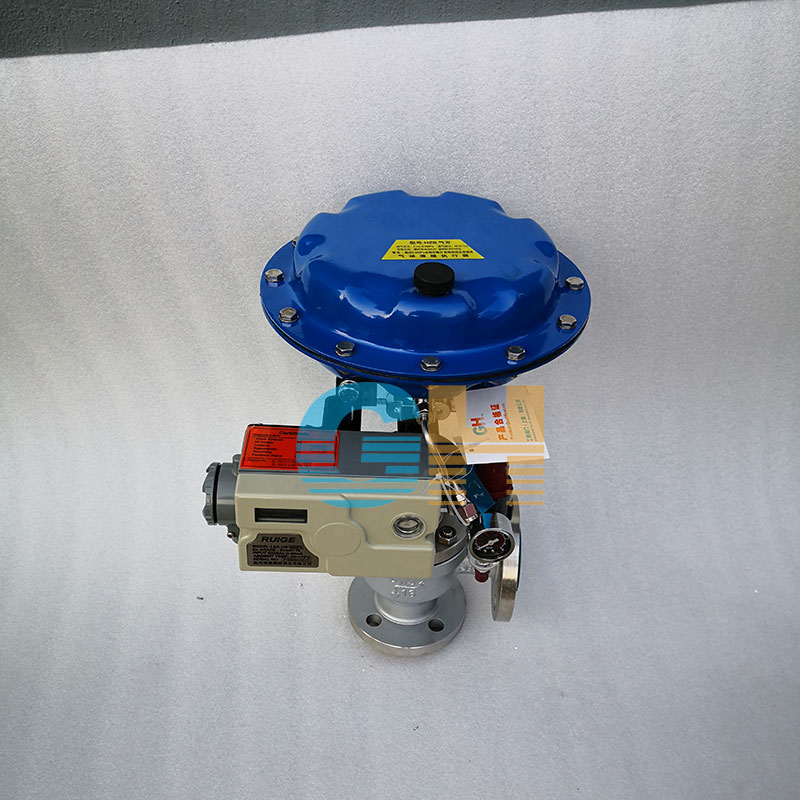

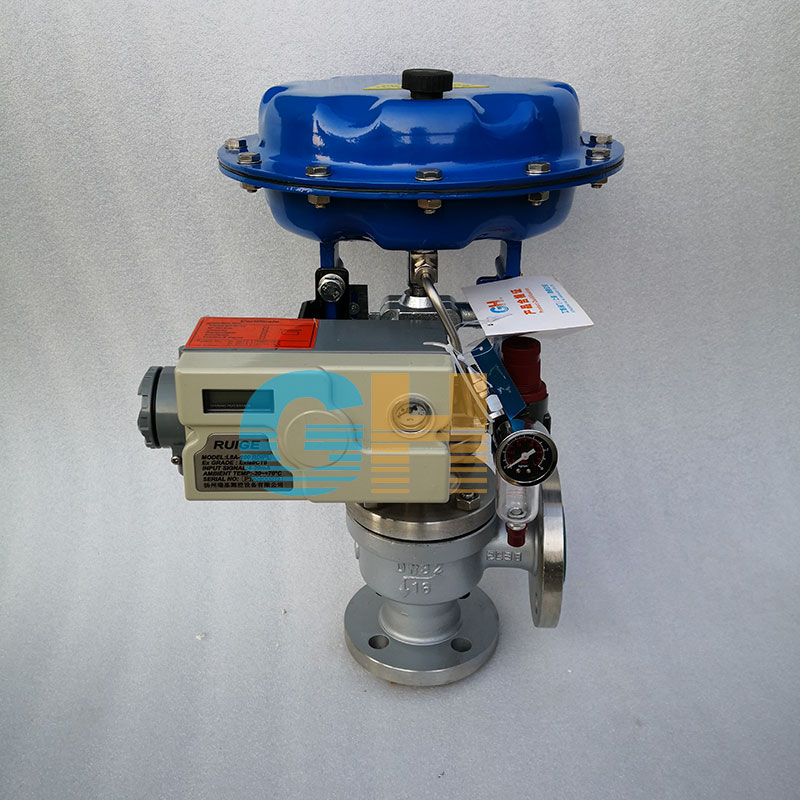

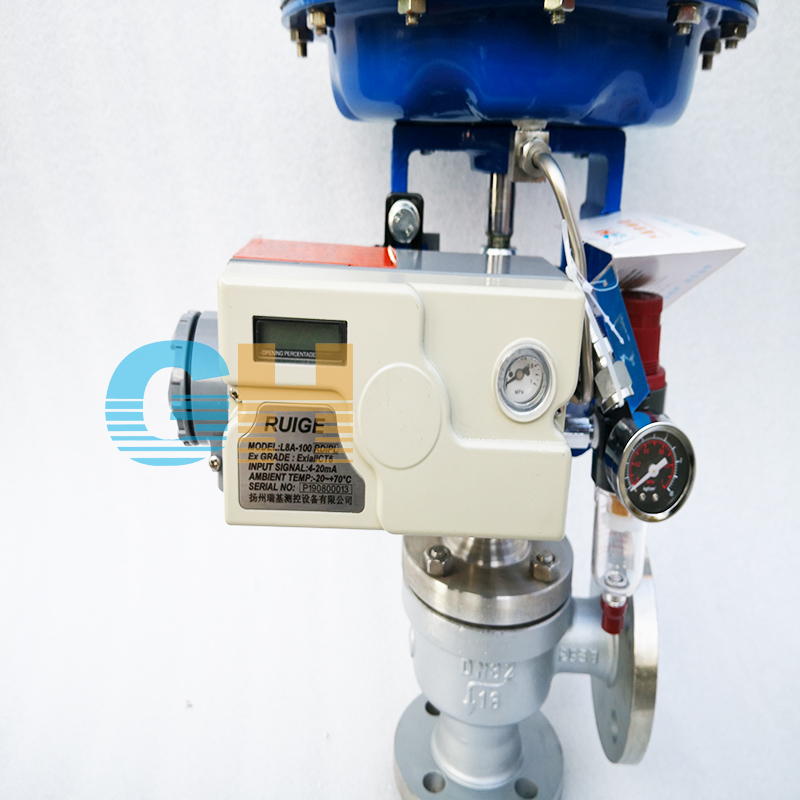

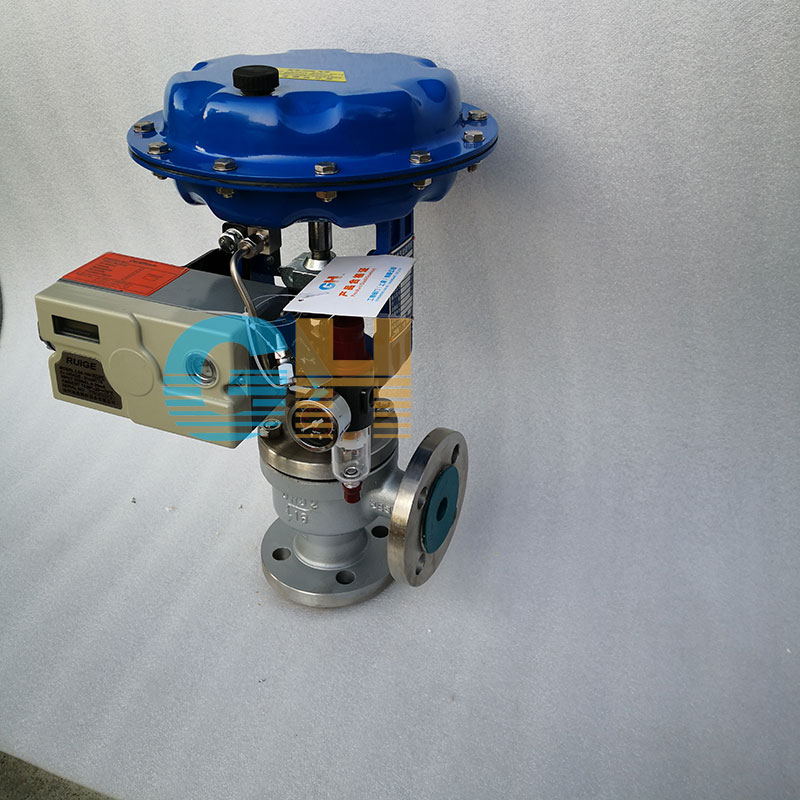

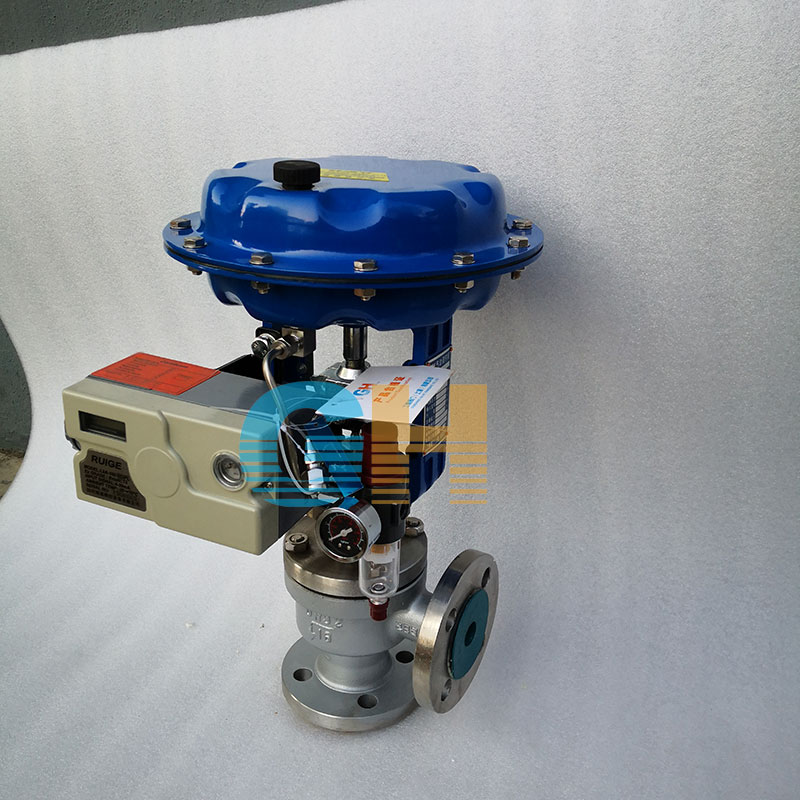

氣動角式調節閥ZJHJ-16P是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，閥座關閉性能符合 GB/T4213-92標準， 調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大，該閥廣泛適用于允許泄漏量小閥前后壓差不大場合，控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等，可避免結焦、堵塞，便于自凈與清洗。PN220、PN320公稱壓力角形高壓調節閥專為易產生蝕高壓系統設計的一種特殊閥門。
概述
氣動角式調節閥ZJHJ-16P公稱壓力：PN16-25，公稱通徑DN：DN15-DN200，適用介質：粘稠易堵塞的液體，角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。
相關產品：氣動高壓調節閥 防堵調節閥
產品特點
1、閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。
2、廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。
3、特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節。
4、具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。
結構示意圖
流量系數規格參數表
氣動角式調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10Pa，流體的密度為lg/cm，額定行程時流經調節閥以m/h或t/h的流量數。
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
技術參數
| 閥體材料 | 公稱壓力MPa | 介質工作溫度℃ | |||||||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 工作壓力MPa | |||||||||||||||
| 鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 鑄鋼ZG25 | 4 | 4 | 3.7 | 3.3 | 3 | 2.8 | 2.3 | 1.8 | |||||||
| 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | ||||||||
| 鑄不銹鋼ZG1Cr18Ni9Ti | 4 | 4 | 3 | 2.7 | 2.4 | 2.1 | 1.9 | 1.7 | 1.4 | 1.1 | 0.8 | ||||
| 6.4 | 6.4 | 4.4 | 4.2 | 4 | 3.8 | 3.5 | 3.4 | 3.2 | 2.9 | 2.6 | |||||
型號說明
| Z | J | H | J | 16 | C | G | K |
| 自控閥門 | 執行機構： | 多彈簧氣動薄膜執行機構 | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | F：表示分流閥 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 | ||
| H：表示合流閥 | 25：表示2.5MPa | P：表示不銹鋼 | B：表示氣關型 | ||||
| J： 表示角形閥 | 40：表示4.0MPa | F46：表示閥體襯氟 | |||||
| 64：表示6.4MPa |
連接尺寸表
| 公稱通徑DN（mm） | L（mm） | H1（ ? ?mm） | H（mm） | ØA | |
| 1.6（MPa） | 常溫 | 中溫 | |||
| 20 | 100 | 100 | 349 | 444 | 285 |
| 25 | 115 | 115 | 350 | 445 | 285 |
| 32 | 130 | 130 | 358 | 458 | 285 |
| 40 | 130 | 130 | 378 | 478 | 285 |
| 50 | 150 | 150 | 393 | 493 | 285 |
| 65 | 170 | 170 | 494 | 594 | 360 |
| 80 | 190 | 190 | 503 | 628 | 360 |
| 100 | 215 | 215 | 521 | 646 | 360 |
| 125 | 250 | 250 | 634 | 759 | 360 |
| 150 | 275 | 275 | 696 | 846 | 470 |
| 200 | 325 | 325 | 715 | 915 | 470 |
尺寸圖
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
