| 產品特性 : | 電阻皮拉尼 | 是否進口 : | 否 |
| 產地 : | 國產 | 加工定制 : | 否 |

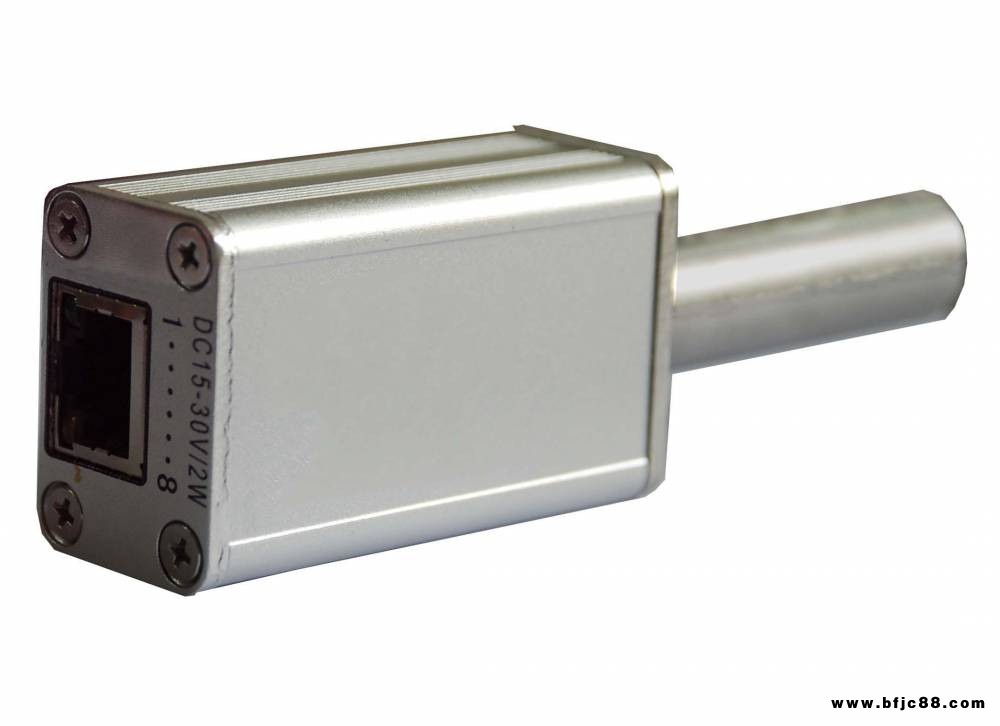

| 型號 : | APG500/Φ15.5 | 類型 : | 真空變送器 |
| 測量范圍 : | 5×10-2~1.0×105Pa | 貨號 : | c1495 |
| 測量介質 : | 空氣，氮氣，氧氣，一氧化碳 | 是否跨境貨源 : | 否 |
技術資料
*測量原理根據電阻(皮拉尼)的熱傳導物理性能
*規管接口Φ15.5直插
*測量范圍5×10-2~1.0×105Pa（僅適應于空氣，氮氣，氧氣，一氧化碳）
*準確度（氮氣）1×10-1~5.0×103Pa讀數的±35%
5×10-2~1×10-1Pa讀數的±50%
5×103~1×105Pa讀數的±50%
*重復性1×10-1~5×103Pa讀數的5%
◆輸出信號(測量信號)
*輸出電壓+1.9~+10.0VDC
*電壓真空比對數1.286V/每量級
*錯誤信號0~+0.5VDC（燈絲斷裂）
*輸出阻抗2×5.1?
* 小阻抗10k?
*反應時間100ms
*變送器識別27.0k?,
*調節變送器側面兩小孔用于滿度(ATM大氣壯態下)
零點(HV高真空壯態下)調節
◆電源
*變送器輸入電壓+13.5~+30VDC
*紋波≤5％Vpp
*電流<300mA(啟動電流)
*電力消耗≤2W
*電纜連接FCC68/RJ45電氣連接器，8腳電極
*變送器電纜8芯電纜
*電纜長度≤100米(線徑不小于8×0.18平方毫米
*接地概念參考"電纜連接"
*真空系統連接到公用信號通過10K?電阻連接（電壓差小于<45V)
*電源地與信號地分別進行
*暴露在真空中的材料鎢、鎳、不繡鋼、丁晴椽膠
*傳感絲鎢絲
*容許壓力0.3Mpa（ 壓），僅限于惰性氣體
*容許溫度真空測量時+5～+45℃
真空連接件80℃
傳感絲120℃
存儲-5+60℃
*相對濕度溫度小于等于+31°C時候時，相對濕度小于80℅；
溫度在+40°C時，相對濕度降低至50℅
*使用僅限于室內使用
*安裝方向豎直安裝
*危險該變送器只能連接到符合接地超低電壓要求的電源、儀表或控制儀器上。
變送器的電源連接須安有保險絲。
◆通用安全須知
*遵守通用規定并對工藝介質采取必要措施。
*考慮材料和工藝介質之間的可能發生的反應。
*考慮到當產品生成熱量（例如：爆炸）時，工藝介質可能發生的反應。
*遵守通用規定并對所有即將進行的工作采取必要措施，并牢記本文件中的安全須知。
*開始工作前，請檢查所有的真空零部件是否完整或臟污。
