| 產品特性 : | 手動開關 | 品牌 : | Danfoss/丹佛斯 |
| 型號 : | REG-SB40D/REG-SA50D/REG-SB65D | 材質 : | 調節閥 |
| 連接形式 : | 焊接 | 加工定制 : | 否 |
| 公稱通徑 : | 40-65 | 適用介質 : | |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 熱力 |
| 零部件及配件 : | 閥體 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 直通式 | 標準 : | 美標 |
| 密封形式 : | 硬密封型 | 規格 : | RGE-SB40D/REG-SA50D/REG-SB 65D |

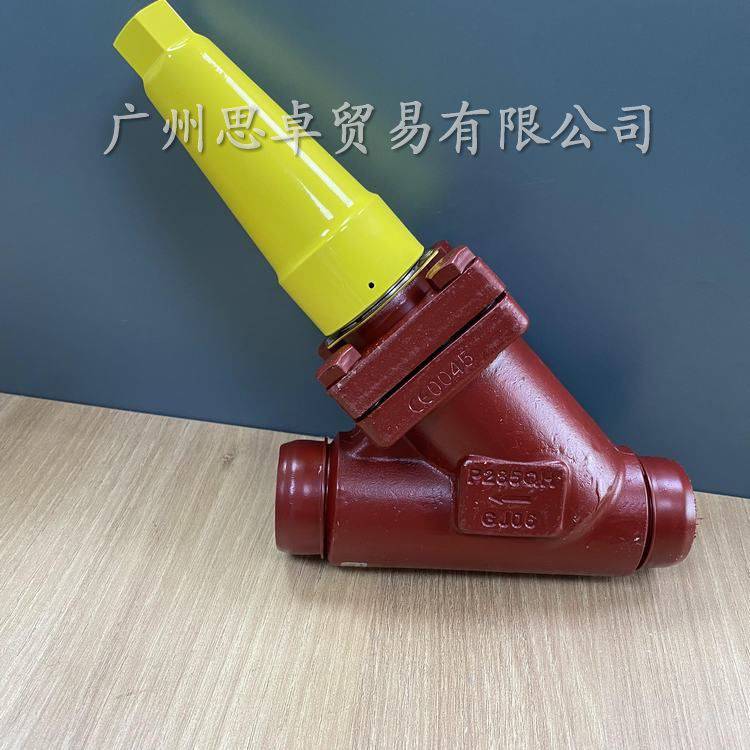

丹佛斯REG-SB 40-50D/RGE-SB 65D制冷用調節閥的安裝方法
安裝
安裝該閥門時，頂部閥桿必須垂直向上或呈水平位置（圖1）。閥門應手動打開。該閥門可以承受很高的內部壓力。但是，管道系統的設計應避免積液并減少熱膨脹所造成的過高壓力并損壞管路。請確保該閥門不受系統中液擊等壓力沖擊的影響。
建議流向
流向應按照閥套上的箭頭所示指向閥芯（圖2）。打開或關閉閥門的力不得超過普通手輪的力。
焊接
在焊接之前應取下閥蓋（圖3），防止對填料中以及閥體和閥蓋之間的 O 型環、閥座內的特氟龍墊圈造成損壞。只有與閥體材料相兼容的材料和焊接方法才能使用。應對閥門內部進行清理，以便在重新組裝閥門之前去除焊接完成時的焊接碎片。避免閥體和閥蓋螺紋內的焊接碎片和塵土。
在以下情況下可以不用取下閥蓋：
焊接期間閥體和閥蓋之間區域的溫度不超過+150℃/+302℉。該溫度取決于焊接方法和焊接期間閥體的冷卻。（可以通過在閥體周圍包裹濕布來確保冷卻）確保焊接期間沒有異物、焊渣等進入閥門。小心不要損壞特氟龍閥板。安裝后閥體不得受到外部壓力（外部負載）。REG 閥門不得安裝在閥門出口端向空中的開放系統內。閥門出口側必須始終與系統連接或進行封閉，例如采用焊接端板封閉。
裝配
在組裝之前清除管道和閥體中的焊渣和異物。檢查閥芯在閥體內被更換之前，已經完全向閥蓋方向擰回（圖4）。
緊固
使用扭矩扳手擰緊螺帽，并達到表中規定的數值（圖4）。
顏色及標識
REG 閥門在工廠使用紅色底漆油漆。印記通過閥蓋頂部的黃色 ID 環和閥體上的沖壓可以準確識別閥門。安裝和組裝后，閥套外表面必須使用適當?shù)谋Ｗo層防止腐蝕。重新油漆閥門時建議對 ID 環進行保護。
