| 產品特性 : | 使用壽命長 | 加工定制 : | 否 |
| 品牌 : | VEKTEK威克泰克 | 型號 : | 41-0050-07 |
| 適用機械 : | 組合機床 | 種類 : | 威克泰克支撐缸 |
| 重量 : | KG | 規格 : | 多種規格 |
威克泰克支撐缸41-0050-07減壓閥
■可選用4.9kN和11.6kN兩種規格
■垂直行程兩倍多，的部件允許偏差和旋轉間隙
■三個凸輪旋轉臂定位精確，旋轉順暢并且降低每個凸輪表面接觸壓力
■專利的球座改進了旋轉功能，凸輪從動件接觸和減少動態和靜態摩擦.
■為避免缸損壞和保證質量，所需流量限制以及時間計算
■標準的氟碳防塵圈改善冷卻液相容性更強和耐磨的碳化鎢凸輪從動件.
■安裝尺寸和標準的VektorFIo公制旋轉缸相同
■TuffCamM時鐘特性(見C-2頁)使用標準長度的Vektek旋臂
■旋轉臂單獨出售-見第0部分威克泰克支撐缸
威克泰克支撐缸41-0050-07減壓閥

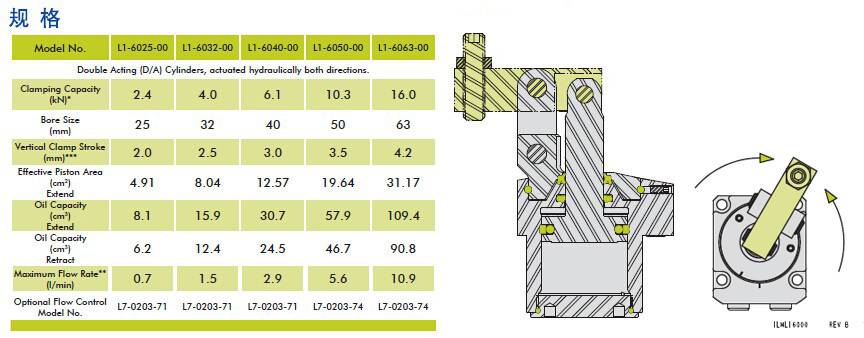

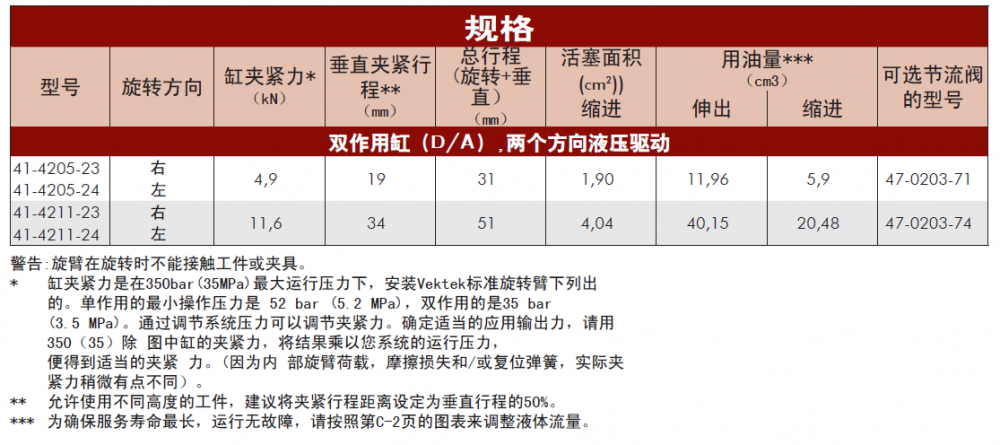

威克泰克雙作用長行程規格：
威克泰克支撐缸41-0050-07減壓閥

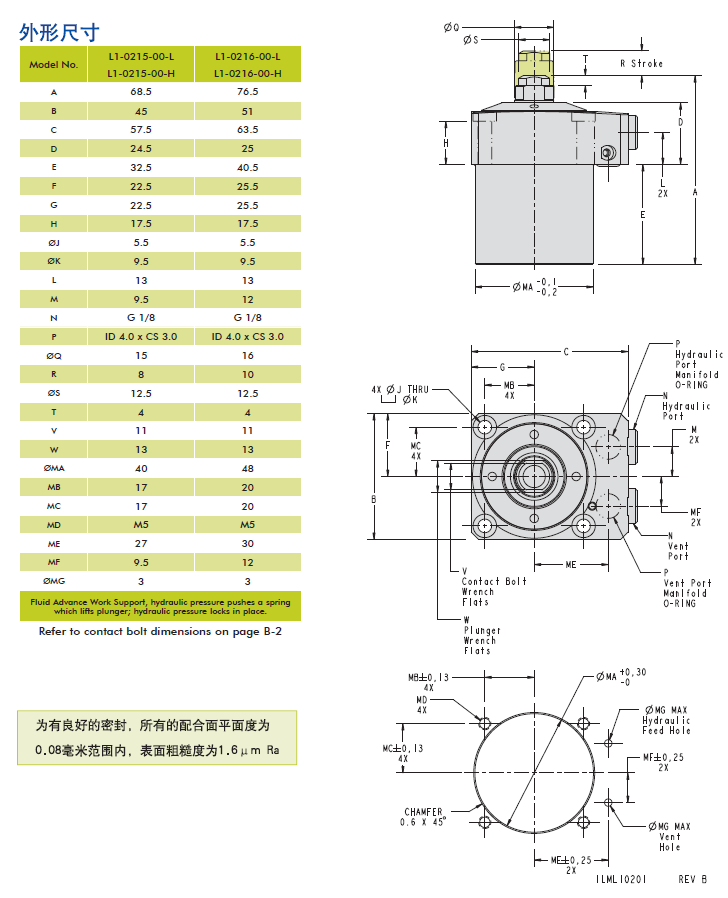

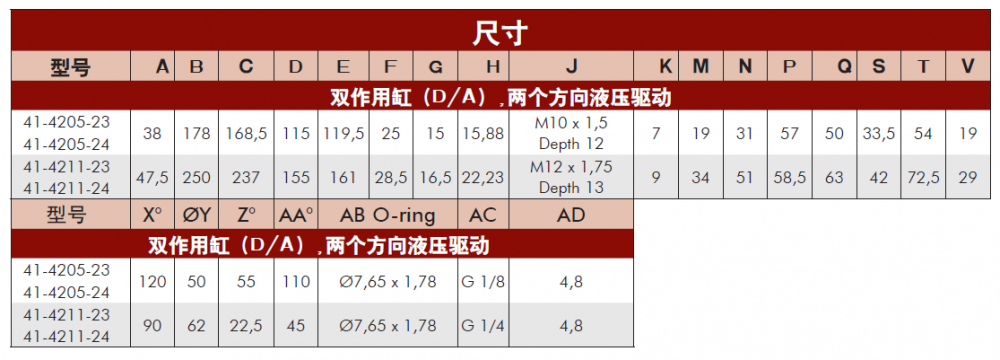

威克泰克雙作用長行程尺寸：

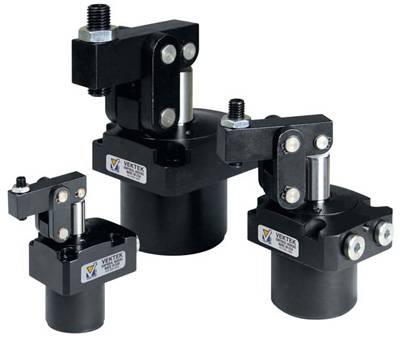

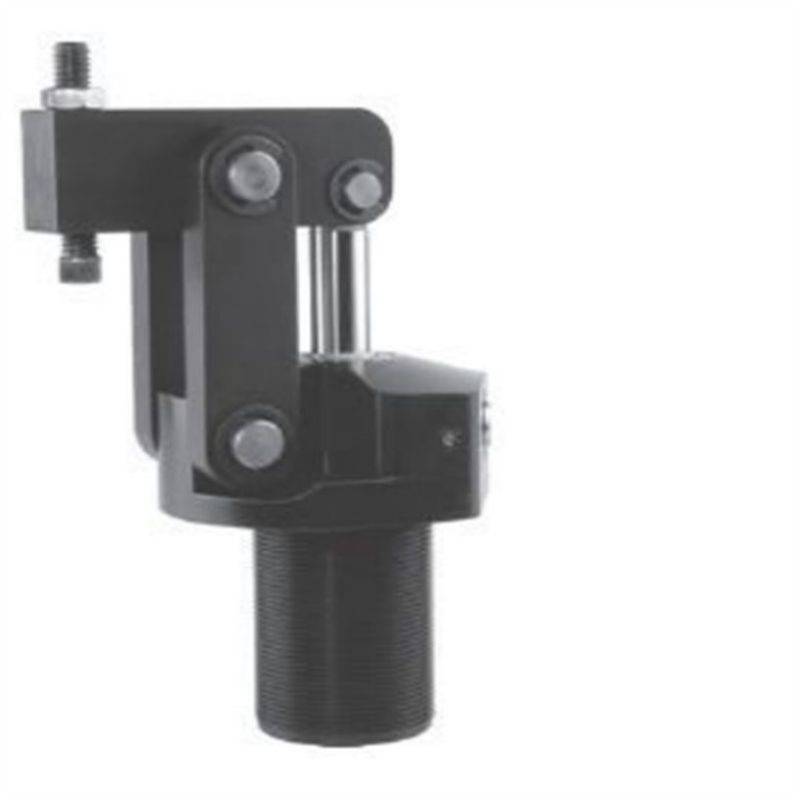

雙作用旋轉的支點
威克泰克支撐缸41-0050-07
■ 專利旋轉支點能夠提供360°夾緊位置，簡單的調整操作即可實現；
■ 夾緊力 小的足跡；
■ 7MPa時從2.4KN到16KN有五種規格可選擇；
■ 沒有夾緊力損失的夾緊操作；
■ 很好的替代旋轉夾緊或有限的液壓夾緊空間；
■ 上法蘭板式配管或G螺紋配管主流安裝形式
■ 工作壓力為10MPa， 小工作壓力為1MPa。

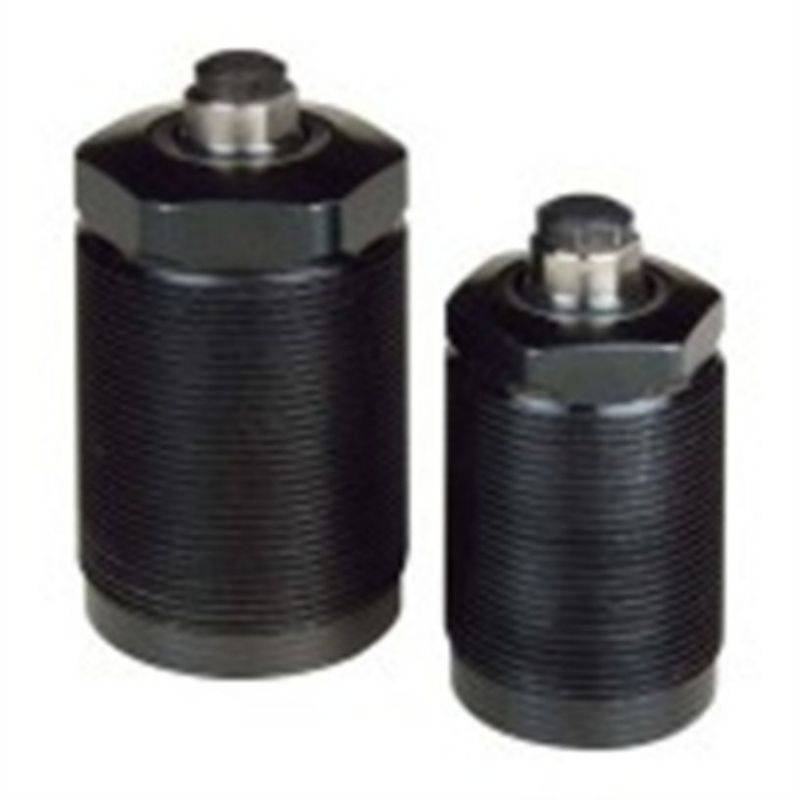

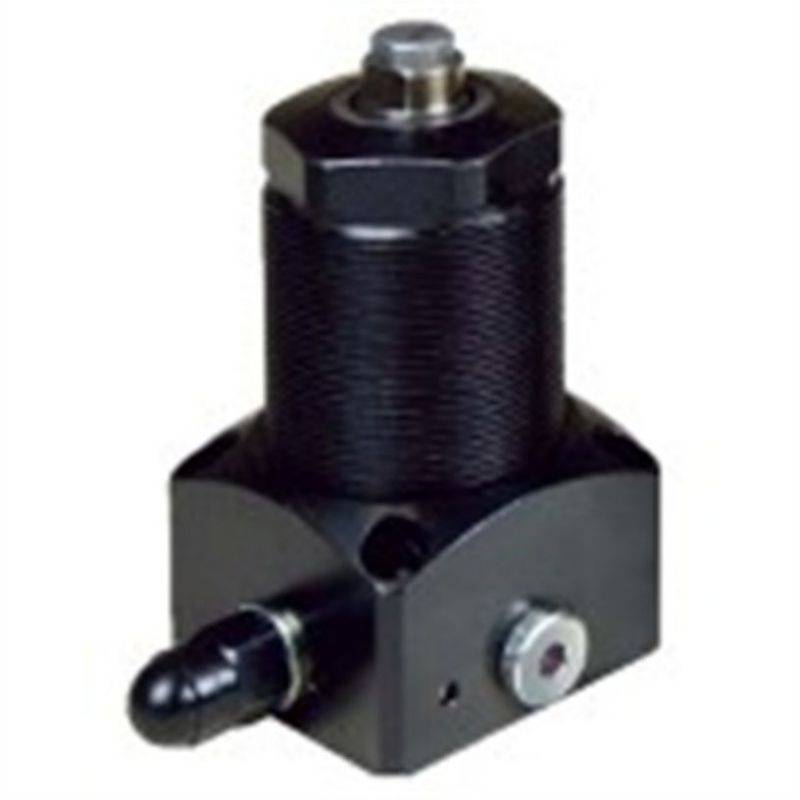

縮回活塞的應用
■ 從5.5KN到10.0KN有兩種規格可選擇；
■ 威克泰克支撐缸通常縮進活塞不影響上料。液體壓力推動活塞，只需使用彈簧力就可使活塞和工件接觸。然后液壓自動順序工作，將活塞緊緊“凍結”在工件上。
■ 提供一個高或低的接觸彈簧力；41-0050-07
■ 兩種配管方式：法蘭下部坐墊式配管或法蘭側部G螺紋配管；
■ 專有的防塵圈和密封設計大大減少了內部污染和活塞桿拉傷，使支撐缸使用壽命更長、性能更優；
■ 無排氣孔結構和內置防塵圈防止切削和雜物進入，降低了活塞與襯套卡滯的幾率；
■ 專有的防腐活塞和缸筒，減少了粘結趨向；
■ 軸承級不銹鋼柱塞和套筒組件有助于防止大多數加工環境中的腐蝕；
■ 動作原理：油壓頂起彈簧，彈簧頂出活塞，液壓鎖住，定位。威克泰克支撐缸41-0050-07

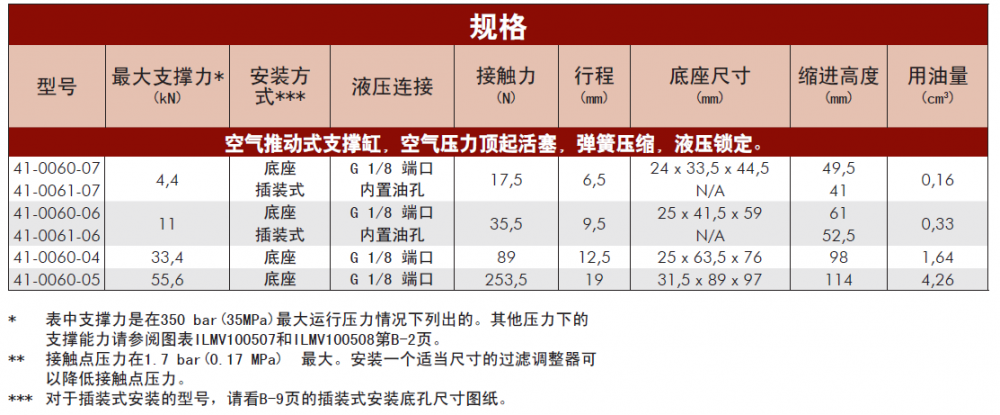

美國威克泰克空氣推動式支撐缸規格：
威克泰克支撐缸41-0050-07減壓閥螺紋連接這種是 常見也是 方便省事的一種連接，目前能看到的設計手冊上也是 多的一種方式。并且費用低于您自己制造所需的總成本在 后階段當加工件因鑄造變化等發生設計變化時，因壓臂能360°旋轉而不必改變法蘭位置，大大節省設計的時間和費用。
