| 產品特性 : | 耐磨 | 材質 : | 鑄鐵 |
| 品牌 : | SUN | 連接形式 : | 螺紋 |
| 類型(通道位置) : | 三通式 | 驅動方式 : | 液壓油 |
3位4通換向閥為彈簧對中的6油口閥，它可以按閥芯選項的選擇來配置。口3為供油口且各油口都可承受5000psi(350 bar)壓力。此先導換向閥的流通能力取決于zhiding的閥芯類型。

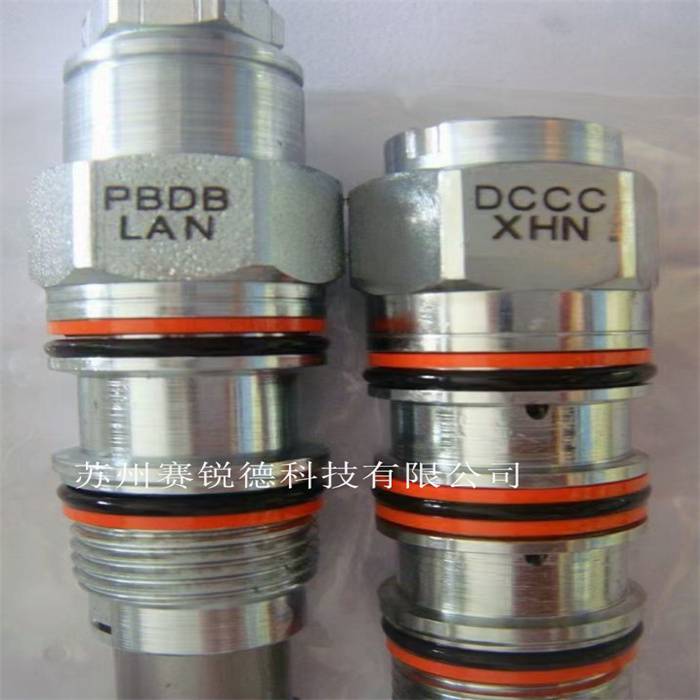

sun插裝閥PBDB-LAN 溢流減壓閥RBAE-LAN
- 所有的口都可承受5000psi（350bar）壓力，包括想x，y先導口（5口和6口）。
- 液動力是造成不同結構的閥芯有著不同流量和性能 重要的原因。液動力和流量以及壓降是成正比的。一般來說，它們是趨于流道關閉。對于彈簧置中，中位導通的閥芯結構這種現象更為明顯。如果液動力大于彈簧的趨中力，閥芯將很有能無法完全復位。因此大流量應在低壓的情況下使用。
- 技術指標中泄漏值時針對每一路的值。
- 先導口5,6是與工作口之間完全密封。
- 配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
- 更堅硬的閥芯和閥套可以保證一貫的閥芯泄漏等級以及更好的耐磨性能。
- Sun浮動式的結構可以zuida限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。
-
帶先導協助開啟的平衡閥是用來控制超馳負載。它允許油液從方向閥（口2）到負載口（口1）單向自由流通，同時直動式，先導協助溢流閥功能可以控制從口1到口2的液流。口3的先導協助以先導比率的作用系數降低了溢流功能的有效設定值。此閥還被稱作運動控制閥或者越過中心閥。
- 平衡閥的設定值應該至少為負載壓力值的1.3倍。
- 順時針旋轉調節將會減少設定，降低壓力。
- 完全釋壓情況下，設定低于200psi（14bar）。
- 2口的背壓將會增加溢流值，增加值為（1+先導比）×壓力值
- 標準設定下，閥的復位壓力值高于閥開啟值的85%。當設定值小于標準設定值，復位壓力值的百分比將相應變小。
- 此閥在先導級沒有主動密封，因此口3和口2將會有3 in3/min@1000 psi (45 ml/min.@70 bar)的泄漏量。這在主從回路以及閥-缸回路的泄漏測試中需要考慮進去。
- 配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
- Sun的平衡閥可以被安裝進執行器內部的安裝孔，成為執行器的一部分，進而更加安全地保護回路。
- 有兩種單向閥開啟壓力可選。在防止執行器氣穴現象的時候，推薦使用4psi（0.3bar）的單向開啟壓力。
- 所有的3口平衡閥，負載控制閥，以及先導開啟單向閥都結構上可以相互替換。（對同樣的規格情況下，他們是相同流量路徑相同孔型）
- 抗腐蝕閥是針對腐蝕環境下使用的，其型號通過后綴“/AP”區分（查閱如下可選項）。外部零件是由不銹鋼，同時可能的情況下帶有鈦或者黃銅，內部的零件由碳鋼制作，就如同標準閥。如需要知道更詳細的信息，請查看結構材料頁面。
- Sun浮動式的結構可以zuida限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。
